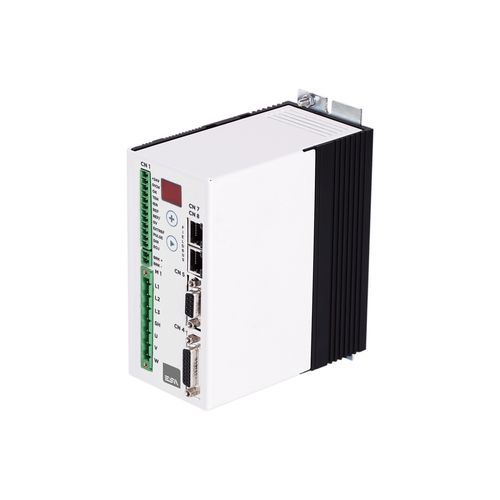

Servo-variador AC MiniECO series

monofásicotrifásicobrushless

Descripción del producto
El MiniECO es un variador servo compacto y económico diseñado para controlar servomotores brushless de pequeña y media potencia alimentados a 230 Vac. Permite un control de movimiento descentralizado mediante EtherCAT, CANopen (DS402) o MODBUS y está disponible en versión de 4 ARMS para aplicaciones de hasta 1 kW.

Características

• Alimentación: 230 Vac monofásico/trifásico
• Realimentación del motor: encoder incremental (TTL) o BiSS-C absoluto
• Buses de campo: CANopen (DS402), EtherCAT, MODBUS
• E/S integradas: 2 entradas digitales, 3 salidas digitales, 2 entradas analógicas
• Nivel de protección: IP20

Características adicionales

• Certificaciones CE y UL
• Safety Torque Off (STO) SIL2
• Configuración mediante Drivewatcher o teclado integrado
• Base de datos de motores preinstalada para optimizar la puesta en marcha

Datos técnicos (tabla)
Modelos: MINIECO0408xx | MINIECO0409xx
Tensión de alimentación (etapa de potencia): 1/3 x 230 Vac
Alimentación etapa de control: 24 Vdc
Potencia nominal: 1,05 kW
Corriente continua: 4 ARMS
Corriente de pico (2 s): 8 ARMS (MINIECO0408xx) | 9 ARMS (MINIECO0409xx)
Frecuencia de salida máxima: hasta 300 Hz
Frecuencia de conmutación PWM: 8 kHz
Entradas analógicas: 1 x +/-10 V y 1 x 0–10 V
Salida analógica: ninguna
Entradas digitales: 2 x +24 Vdc (DIR / PULSE)
Salidas digitales: 3 x +24 Vdc, 0,5 A (Drive OK, EOJ, Brake Control)
Entrada encoder: TTL incremental 5 V LD (2048 / 4096 / 5000 ppr) o BiSS absoluto (opcional)
Salida encoder: solo para versión CANopen
Buses de campo: EtherCAT, CANopen, MODBUS
Protecciones: I2T, térmica, sobretensión, subtensión, cortocircuito
Conexión: conectores
Gestión de freno: resistencia de frenado integrada o externa
Tipo de motor: servomotores brushless sinusoidales (hasta 1 kW nominal)
Configuración: Drivewatcher o teclado integrado
Pérdida de potencia: 55 × I nominal (W)
Temperatura de funcionamiento: 0 … +40 °C (reducción del 50% hasta 55 °C)
Temperatura de almacenamiento: -25 … +85 °C
Humedad: 5% … 95% sin condensación
Altitud: hasta 1000 m sin reducción
Peso: 1,06 kg
Grado de protección: IP20
Certificaciones: CE, UL; normas listadas

Especificaciones técnicas

• Modelo: MiniECO (MINIECO0408xx / MINIECO0409xx)
• Alimentación: 230 Vac monofásico/trifásico
• Alimentación de control: 24 Vdc
• Potencia nominal: 1,05 kW
• Corriente continua: 4 ARMS
• Corriente de pico (2 s): 8 ARMS / 9 ARMS
• Frecuencia máxima: hasta 300 Hz
• Conmutación PWM: 8 kHz
• Entradas analógicas: +/-10 V y 0–10 V
• E/S digitales: 2 entradas (DIR/PULSE), 3 salidas (Drive OK, EOJ, Brake)
• Encoder: incremental TTL o BiSS absoluto (opcional)
• Buses: EtherCAT, CANopen (DS402), MODBUS
• Freno: resistencia integrada o externa
• Protecciones: I2T, térmica, sobre/subtensión, cortocircuito
• IP: IP20
• Seguridad: STO SIL2
• Configuración: Drivewatcher o teclado integrado
• Entorno: 0–40 °C / -25–85 °C / 5–95% HR sin condensación
• Altitud: ≤1000 m sin reducción
• Peso: 1,06 kg
• Certificaciones: CE, UL
