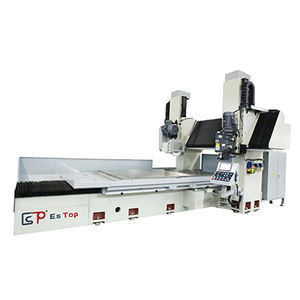

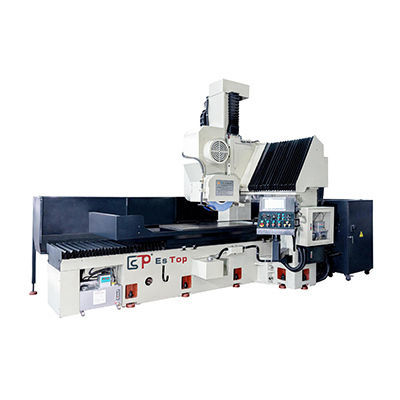

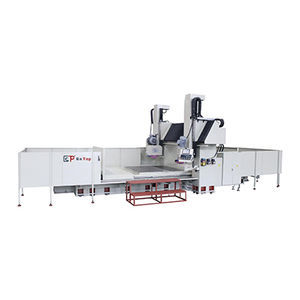

Rectificadora plana ETLD-60150NC

de piezas para procesartipo pórticocon fijación magnética

Descripción general
Rectificadora de superficie CNC de pórtico ETLD-60150NC (tipo Chevalier). Modelos disponibles: ETLD-60150 y ETLD-60200. Diseñada para el rectificado de piezas grandes y pesadas en entornos industriales. Equipada con pórtico de doble columna, mesa electromagnética y múltiples motores de husillo para una remoción de material estable y precisa.

Datos técnicos (especificaciones principales)

• Modelo: ETLD-60150 / ETLD-60200
• Tamaño de la mesa electromagnética (L×A): 1500×600 mm (ETLD-60150) ; 2000×600 mm (ETLD-60200)
• Recorrido eje X (izquierda-derecha): 1700 mm (ETLD-60150) ; 2200 mm (ETLD-60200)
• Distancia máxima eje muela–mesa (centro): 570 mm
• Ancho máximo de pieza entre columnas: 1000 mm
• Capacidad máxima de carga de la mesa: 5000 kg
• Velocidad de avance de la mesa: 5–30 m/min
• Ranura en T de la mesa: 18×3 mm
• Tamaño máximo de la muela: 500×203×50–75 mm
• Husillos: 20×4 HP
• Velocidad de la muela (50Hz/60Hz): 1450 RPM
• Altura de la máquina (hasta la parte superior): ≈3200 mm
• Superficie ocupada (L×A): 4450×2450 mm (ETLD-60150) ; 5450×2450 mm (ETLD-60200)
• Peso aproximado: ≈8800 kg (ETLD-60150) ; ≈9200 kg (ETLD-60200)

Aplicaciones y ventajas

• Rectificado de superficies de componentes grandes y pesados para fabricación y utillaje
• Mesa electromagnética que garantiza sujeción segura de piezas ferrosas
• Pórtico de doble columna que proporciona rigidez y planitud repetible
• Adecuada para talleres de maquinaria pesada, aeroespacial e industrias generales
