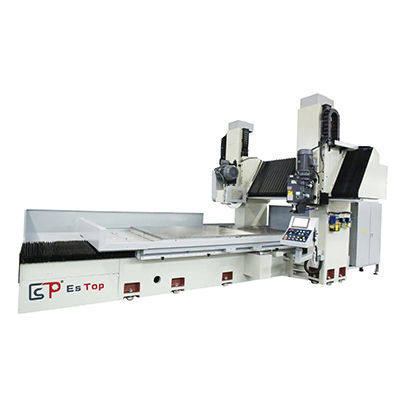

Rectificadora plana ETLS-1525NC
de piezas para procesarcon placa magnéticacon comando numérico

Rectificadora plana - ETLS-1525NC - ESTOPCNC - de piezas para procesar / con placa magnética / con comando numérico
Rectificadora plana - ETLS-1525NC - ESTOPCNC - de piezas para procesar / con placa magnética / con comando numérico
Añadir a mis favoritos
Añadir al comparador

Características

Tipos
plana
Aplicaciones
de piezas para procesar
Estructura
con placa magnética
Tipo de control
NC, con comando numérico, digital
Otras características
de alta precisión, hidráulica, accionada por motor eléctrico
Velocidad del husillo

Máx.: 1.500 rpm
(9.425 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Distancia entre ejes

620 mm, 630 mm
(24 in, 25 in)

Carrera X

2.200 mm, 2.700 mm
(86,61 in, 106,3 in)

Carrera Y

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Diámetro de la muela

350 mm, 500 mm
(14 in, 20 in)

Peso de la máquina

20.000 kg, 21.000 kg, 21.500 kg, 27.000 kg
(44.092,45 lb, 46.297,08 lb, 47.399,39 lb, 59.524,81 lb)

Descripción

Estructura
  • Fundición de hierro de alta resistencia (HT300) con tratamiento de revenido para garantizar rigidez, estabilidad y durabilidad del bastidor de doble columna.
  • La viga transversal fija integra la viga y las columnas en una estructura en forma de puerta que mantiene la solidez y el alineamiento de la máquina.


Movimientos
  • Guías en V gemelas de gran tamaño en la base y la mesa proporcionan desplazamientos estables y mantienen el alineamiento a largo plazo.
  • Los recorridos vertical y longitudinal están guiados por tornillos de bolas de alta precisión accionados por servomotores AC Baldor (tipo PNC) para posicionamiento exacto y avance en micras.
  • Las cabezas de rectificado se desplazan sobre raíles de acero S55C de alta resistencia con rodamientos lineales de rodillos de ultra precisión para un movimiento transversal suave y corte preciso.
  • El posicionamiento angular de la cabeza vertical está accionado por un servomotor AC mediante transmisión por tornillo sin fin con indexado numérico a 0,1° para rectificados angulares rápidos y precisos.


Husillo y conjunto motor
  • Los husillos tipo cartucho ensamblados internamente emplean seis rodamientos de contacto angular super-precisos CP4 con lubricación permanente para bajo ruido, baja temperatura y alta precisión.
  • Se utilizan motores de husillo japoneses de alto par clase V3 en los modelos de doble columna, equilibrados dinámicamente para minimizar vibraciones y ruido durante operaciones largas.
  • Los motores están acoplados directamente al husillo para transmitir el máximo par y reducir vibraciones.


Lubricación
  • Lubricación por cobertura forzada (el aceite fluye de la parte superior a las vías inferiores) evita las pulsaciones y asegura movimientos suaves.
  • Un sensor supervisa la presión de lubricación y desactiva el movimiento de la mesa si la presión de aceite no es normal para proteger las guías.


Sistema hidráulico
  • Los circuitos eléctricos precisos controlan la válvula hidráulica proporcional para funciones hidráulicas controladas.
  • El operario puede ajustar la velocidad de la mesa desde el panel de control para aumentar la eficiencia de trabajo.
  • La temperatura del aceite hidráulico se mantiene mediante un sistema de refrigeración Habor para estabilizar la temperatura tras operaciones prolongadas y proteger las piezas.


Sistema de control (tipo PNC)
  • El control NC basado en DSC integra todas las funciones y movimientos de la máquina en un único panel para operación centralizada.
  • Se utilizan servomotores AC para los avances vertical y transversal bajo control numérico para obtener precisión repetible.
  • Pantalla LCD y entradas digitales en el panel permiten una operación sencilla en diversas aplicaciones de rectificado.
  • Diseño fácil de manejar y amigable reduce la necesidad de programación compleja en tareas típicas.


Especificaciones
  • Modelo: ETLS-1525NC
  • Elemento principal: Rectificadora de superficies y guías de doble columna y doble cabezal
  • Tamaño mesa electroimán (x*y): 2000x1400/1500 mm o 2500x1200/1500 mm
  • Recorrido eje X izquierda-derecha: 2200 mm o 2700 mm
  • Distancia máx. eje de la muela al plato: 620 mm (variantes: 620/630 mm)
  • Tamaño máximo pieza entre columnas: 1780 mm o 1500/1930 mm
  • Capacidad máxima de carga de la mesa: 5500 kg o 6000 kg
  • Velocidad de avance de la mesa: 5–30 m/min
  • Ranura en T de la mesa: 18x6 o 18x5 / 18x6 (mm × n)
  • Tamaño máximo muela superficie: 500 × 203 × 50–75 mm
  • Motor husillo superficie: 25 × 4 (HP × P)
  • Velocidad muela superficie (50 Hz): 1450 RPM
  • Tamaño máximo muela guías: 350 × 127 × 40 mm
  • Ángulo de rotación cabeza guías: Izquierda 90° / Derecha 90°
  • Motor husillo guías: 7,5 × 4 (HP × P)
  • Rotación positiva/negativa (opción): 0–1500 RPM
  • Altura máquina (hasta la parte superior): ≈3500 mm o ≈3600 mm
  • Espacio en planta (L × W): 5950 × 4800 mm o 6800 × 4800/5000 mm
  • Peso: ≈21000/21500 kg o ≈20000/27000 kg
