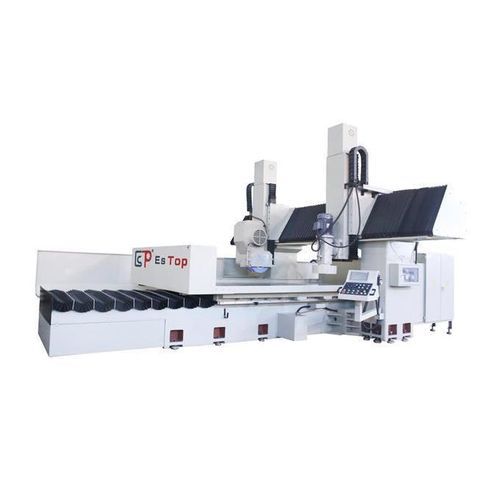

Rectificadora plana ETLS-1830NC

de piezas para procesarde columnaCNC

Resumen del producto ETLS-1830NC Como Chevalier Rectificadora de Precisión Rectificadora de Pórtico CNC Extra Bajo Ruido Estructura Se utiliza hierro fundido de alta resistencia (HT300) con tratamiento de templado, para asegurar la rigidez, estabilidad y durabilidad de nuestras rectificadoras de doble columna. La estructura de viga transversal fija combina la viga y las columnas en una forma de puerta robusta, para garantizar la solidez de la máquina. Movimientos La base de la máquina y los raíles de la mesa de trabajo adoptan una gran V gemela, lo que permite movimientos de la mesa estables como una roca, así como mantiene la mejor alineación con el equilibrio. Los movimientos del cabezal de rectificado (desplazamiento vertical y longitudinal) están guiados por husillos de bolas de alta precisión y accionados por servomotores Baldor AC (tipo PNC). Estas características facilitan el posicionamiento exacto y la alimentación con precisión micrométrica. Moviéndose sobre acero de alta densidad de resistencia (S55C), con rodamientos de rodillos lineales de grado de ultra precisión, el cabezal de rectificado tiene un recorrido transversal firme y suave con una capacidad de corte excepcional y precisa. El giro angular en el cabezal de rectificado vertical es accionado por servomotor AC sobre transmisión de eje helicoidal. La inserción numérica en el ángulo deseado con una precisión de 0,1 grados permite un rectificado rápido de formación de ángulos con excelentes resultados. Husillo y conjunto de motor El conjunto de husillo tipo cartucho de alta precisión ensamblado internamente utiliza 6 rodamientos angulares de bolas de grado CP4 de súper precisión, sellados con lubricación permanente. Esta superioridad estructural permite al husillo rectificar con poco ruido, bajo calentamiento y alta precisión. Los motores de husillo de alto par de la marca japonesa V3 se utilizan en todos los modelos de doble columna. Se prueban a fondo con inspecciones de equilibrio cinético, capaces de mantener movimientos de bajo ruido, baja vibración y alta estabilidad incluso después de un largo período de funcionamiento. El motor de grado V3 está integrado con el conjunto del husillo mediante acoplamientos para la transmisión directa, para obtener el par máximo y reducir la vibración. Lubricación La lubricación de cobertura de fuerza (corrientes de aceite hacia abajo desde los rieles superiores a los inferiores de la base de la máquina) evita los impactos de la presión de pulsación del aceite lubricante, y permite movimientos suaves. El sensor de detección desactivará el movimiento de la mesa para proteger los raíles cuando la presión del aceite lubricante no sea normal. Sistema hidráulico Emplea un circuito eléctrico preciso para controlar la válvula hidráulica proporcional. El operador puede ajustar la velocidad de la mesa de trabajo directamente a través del panel de control, aumentando la eficiencia del trabajo. La temperatura del tanque hidráulico es mantenida por el sistema de refrigerante Habor. El refrigerante estabiliza la temperatura del aceite después de largas horas de operación para garantizar la precisión de molienda y proteger las piezas del sistema hidráulico. Sistema de control (tipo PNC) Nuestro propio diseño de sistema de control NC basado en DSC integra todas las funciones y movimientos de una máquina grande en un solo panel. Sistema de control numérico que utiliza servomotores AC tanto en el avance vertical como en el transversal. La pantalla LCD con entradas digitales en el panel permite un funcionamiento sencillo en diversas aplicaciones de rectificado. La facilidad de maniobra y el diseño de fácil manejo hacen que el funcionamiento de la máquina sea sencillo, sin tener que aprender una programación compleja. Tabla de especificaciones Elemento principal: Rectificadora de superficies y guías deslizantes tipo doble columna de doble cabezal - Configuraciones: 120300/150300 | 180300/200300 Mesa de trabajo - Tamaño de la mesa electroimán (x*y): 3000x1200/1500 | 3000x1800/2000 (mm) Centro máx. de la rueda a la mesa 620/630 | 620 (mm) Dos columnas pasadas Tamaño máximo de la pieza de trabajo: 1500/1930 2410 (mm) Capacidad máxima de carga de la mesa de trabajo: 6500 | 7000 (kg) Velocidad de avance de la mesa de trabajo: 5-30 (m/min) Especificación de la ranura en T de la mesa 18x4/18x6 | 18x6/18x8 (mm*n) Cabezal de rectificado de superficies - Tamaño de muela máx: 500x203x50-75 (mm) Superficie Motor husillo: 25x4 (HP*P) Superficie (50HZ) Velocidad de la muela: 1450 (R.P.M) Cabezal deslizante - Tamaño de muela máx: 350x127x40 (mm) Ángulo de rotación de la guía: Izquierda 90° / Derecha 90 Motor del husillo de la guía deslizante 7.5x4 (HP*P) Rotación positiva y negativa (Opción) R.P.M: 0-1500 Tamaño - Altura de la máquina (Mover a la parte superior Altura): 3700 (mm) Disposición Espacio en el suelo (Largo X ancho): 7600x4800 / 8500x5000 / 8620x5400 (mm) Peso: ≈24000/28000 | ≈33500/34500 (kg) Características / especificaciones técnicas

• Modelo: ETLS-1830NC
• Artículo principal: Rectificadora de superficies y guías deslizantes tipo doble columna de doble cabezal; configuraciones: 120300/150300 y 180300/200300
• Tamaño de la mesa electromagnética (x*y): 3000x1200/1500 mm o 3000x1800/2000 mm
• Centro máximo de la rueda a la mesa: 620/630 mm
• Tamaño máximo de la pieza de trabajo pasada por dos columnas: 1500/1930 2410 mm
• Capacidad de carga máxima de la mesa de trabajo: 6500 kg o 7000 kg
• Velocidad de avance de la mesa de trabajo: 5-30 m/min
• Especificación de la ranura en T de la mesa: 18x4/18x6 o 18x6/18x8 (mm*n)
• Tamaño de la muela abrasiva (máx): 500x203x50-75 mm
• Motor del husillo de la superficie: 25x4 HP*P
• Velocidad de la muela abrasiva de la superficie (50Hz): 1450 RPM
• Tamaño de la muela abrasiva deslizante (máx): 350x127x40 mm
• Ángulo de rotación de la guía: Izquierda 90° / Derecha 90°
• Motor del husillo de la guía deslizante: 7.5x4 HP*P
• Giro positivo/negativo (opcional) RPM: 0-1500
• Altura de la máquina (mover a la altura superior): 3700 mm
• Superficie en planta (L x A): 7600x4800 / 8500x5000 / 8620x5400 mm
• Peso: ≈24000/28000 kg o ≈33500/34500 kg
