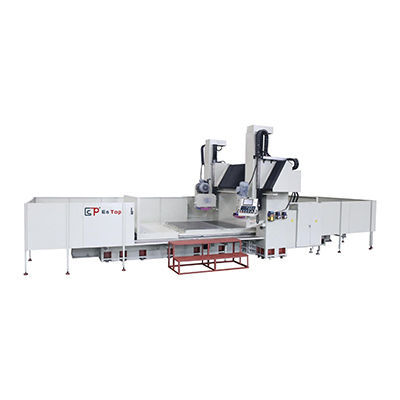

Rectificadora plana ETLS-250600NC

para piezas de gran tamañode columnacon fijación magnética

Estructura
Fundición de hierro HT300 con tratamiento de revenido garantiza rigidez, estabilidad y precisión geométrica a largo plazo. La viga transversal fija integra viga y columnas en un conjunto rígido para minimizar deformaciones bajo carga.

Movimientos
Guías grandes en V gemelas en la base y la mesa proporcionan desplazamientos estables y alineación óptima. Los movimientos verticales y longitudinales de las cabezas de rectificado son accionados por husillos de bolas de alta precisión y servomotores AC Baldor (tipo PNC) para posicionamiento exacto y avance micrométrico. El desplazamiento transversal se realiza sobre raíles de acero S55C de alta densidad con rodamientos lineales de rodillos de ultra precisión para un movimiento firme y suave. El giro de la cabeza vertical está accionado por servo AC sobre eje sinfín con entrada numérica de ángulo hasta 0,1° de precisión para rectificados angulares precisos.

Huso y conjunto motor
Los husillos tipo cartucho, ensamblados internamente, usan seis rodamientos de contacto angular superprecisos CP4 con lubricación permanente para bajo ruido, bajo calentamiento y precisión sostenida. Motores de husillo de alto par grado V3 (marca japonesa) están equilibrados dinámicamente y acoplados directamente al husillo para máxima transmisión de par y reducción de vibraciones.

Lubricación
La lubricación forzada distribuye aceite de las vías superiores a las inferiores para evitar pulsaciones y asegurar una lubricación constante. Un sensor supervisa la presión de aceite y desactiva el movimiento de la mesa si la presión es anormal para proteger los raíles.

Sistema hidráulico
El control eléctrico preciso gobierna una válvula hidráulica proporcional. La velocidad de la mesa se puede ajustar desde el panel del operador para optimizar los tiempos de ciclo. La temperatura del aceite hidráulico se estabiliza mediante el sistema de refrigeración Habor para mantener el rendimiento hidráulico y proteger los componentes durante largas jornadas.

Sistema de control (tipo PNC)
El control NC basado en DSC integra las funciones de la máquina en un único panel. Los servomotores AC controlan las avances vertical y transversal. La pantalla LCD y las entradas digitales del panel facilitan la operación en aplicaciones de rectificado sin necesidad de programación compleja.

Tabla técnica

• Artículo principal: Rectificadora de superficie y guía de doble columna con dos cabezas (Modelos: 200400/250600 ; 200800/250800)
• Tamaño mesa electromagnética (x*y) (mm): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Recorrido eje X izquierda-derecha (mm): 4200/6200 ; 8200
• Centro máximo rueda-tabla (mm): 650
• Tamaño máximo de pieza entre columnas (mm): 2560/3060
• Capacidad máxima de carga de la mesa (kg): 8000/9000 ; 10000
• Velocidad de avance de la mesa (m/min): 5-30
• Ranura en T de la mesa (mm*n): 18 x 8 / 18 x 10
• Mecha de rectificado superficial máx (mm): OD500 x 203 x 50-75
• Motor husillo superficie (HP*P): 25 x 4
• Velocidad mecha superficie (RPM, 50Hz): 1450
• Mecha rectificado de guías máx (mm): 350 x 127 x 40
• Ángulo de rotación de guías: Izquierda 90°, Derecha 90°
• Motor husillo de guías (HP*P): 7.5 x 4
• Opción: Rotación positiva/negativa (RPM): 0-1500
• Altura máquina (mm): ≈3500 / 3900
• Espacio en planta (mm): 12000 / 15000 x 5000 ; 18100 x 5000
• Peso (kg): ≈42000 / 70000 ; ≈73000 / 83000
