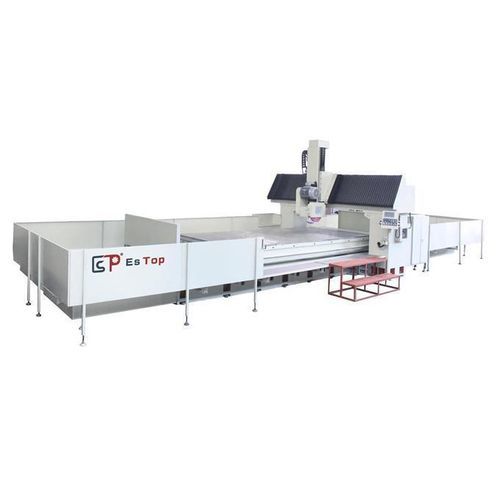

Rectificadora plana ETLD series

para piezas de gran tamañode columnacon placa magnética

Descripción General La máquina rectificadora de superficies de doble columna es potente y adecuada para el rectificado de grandes superficies. Diseñada y fabricada como estructura de alta elasticidad adecuada para el rectificado de grandes superficies con más de 800mm de ancho de trabajo que no pueden ser rectificadas por el tipo de columna simple. Estructura de caja de fundición para una rigidez extrema sin sobrepeso. Guías de deslizamiento recubiertas de Turcite-B. Cilindros dobles y diseño único del sistema hidráulico para el movimiento de la mesa. Guías transversales y de elevación templadas y rectificadas. Servomotores de CA con husillos de bolas de precisión que efectúan la elevación rápida, la bajada automática y la subida y bajada de los husillos horizontales y verticales (opcional). Rodamientos de rodillos de doble hilera y rodamientos de bolas de contacto angular utilizados para el husillo horizontal, engrasados de por vida. Moderno panel de pantalla táctil LCD en color de 10 pulgadas, basta con tocar la pantalla para ajustar las variables de rectificado. Generador manual de impulsos (MPG) para la alimentación descendente y transversal, incluida la alimentación del diamantador. El recorrido de avance transversal se ajusta mediante el pulsador de la consola; se pueden ajustar diferentes incrementos de avance transversal para el rectificado de desbaste y acabado por separado. Tabla de especificaciones Artículo principal | Rectificadora de superficies de doble columna | Unidad | ETLD-200800 | ETLD-250800 Mesa de trabajo | Tamaño de la mesa electroimán(x*y) | mm | 8000x2000 | 8000x2500 Recorrido del eje X izquierdo y derecho | | mm | 8200 | 8200 Centro máximo de la rueda a la mesa | | mm | 650 | 650 Dos columnas pasadas Tamaño máximo de la pieza | | mm | 2560 3060 | 2560 3060 Copacidad máxima de carga de la mesa de trabajo | | kg | 10000 | 10000 Velocidad de avance de la mesa de trabajo | | m/min | 5-30 | 5-30 Especificación de la ranura en T de la mesa | | mm*n | 18x8 | 18x10 Muela abrasiva | Tamaño máximo de la muela | mm | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Motor de husillo | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Velocidad de la muela | | R.P.M | 1450 | 1450 Tamaño | Altura de la máquina（Move to top Height) | mm | ≈3500 | ≈3900 Disposición Espacio en el suelo（Longitud X anchura） | | mm | 18100x4400 | 18100x 5060 Peso | | kg | ≈68000 | ≈78000 Características

• Diseñada para el rectificado de grandes superficies (>800 mm de anchura de trabajo) que no pueden conseguir las máquinas de una sola columna.
• Fundiciones de estructura de caja para una rigidez extrema sin salientes de peso.
• Guías de deslizamiento revestidas de turcita B para un movimiento suave y resistencia al desgaste.
• Doble cilindro hidráulico y diseño hidráulico único para el movimiento de la mesa; guías endurecidas y rectificadas en las guías transversales y de elevación.
• Servomotores CA con husillos de bolas de precisión para una elevación rápida, avance descendente automático y movimiento ascendente y descendente (opcional para el husillo vertical).
• El husillo horizontal utiliza rodamientos de rodillos de doble hilera y rodamientos de bolas de contacto angular, engrasados de por vida.
• Moderno panel de pantalla táctil LCD en color de 10 pulgadas para el ajuste de las variables de rectificado.
• Generador manual de impulsos (MPG) para el avance descendente y el avance transversal, incluido el control de alimentación del diamantador.
• Pulsador de avance transversal con incrementos independientes para el rectificado de desbaste y acabado.

Características / Especificaciones técnicas

• Modelo: ETLD-250800
• Tamaño de la mesa del electroimán (x*y): 8000x2500 mm
• Recorrido del eje X izquierdo y derecho: 8200 mm
• Centro máximo de la rueda a la mesa: 650 mm
• Tamaño máximo de la pieza de trabajo de dos columnas: 2560 3060 mm
• Capacidad de carga máxima de la mesa de trabajo: 10000 kg
• Velocidad de avance de la mesa de trabajo: 5-30 m/min
• Especificación de la ranura en T de la mesa: 18x10 (mm*n)
• Dimensión máxima de la muela: 500 x 中203 x 50-75 mm
• Motor del husillo: 40x4 (HP*P)
• Velocidad de la muela (50HZ/60HZ): 1450 RPM
• Altura de la máquina (mover a la altura superior): ≈3900 mm
• Superficie en planta (L x A): 18100x5060 mm
• Peso: ≈78000 kg
