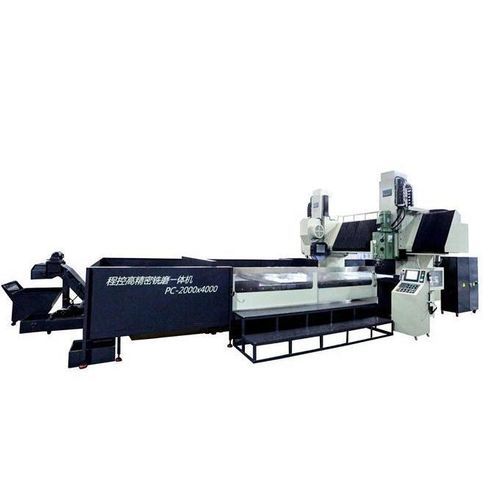

Rectificadora plana ETLS-200400NC

para piezas de gran tamañode columnacon placa magnética

Resumen
La rectificadora ETLS-200400NC de cabezales gemelos y tipo doble columna está diseñada para aplicaciones de rectificado pesado que requieren alta rigidez, estabilidad y durabilidad. Integra cabezales gemelos, estructura de doble columna y capacidades de rectificado sobre guías para piezas de gran tamaño.

Estructura
Se utiliza hierro fundido de alta resistencia (HT300) con tratamiento de temple para garantizar rigidez, estabilidad y durabilidad. Una viga transversal fija combina la viga y las columnas en una estructura de tipo pórtico robusta para garantizar la solidez de la máquina.

Movimientos
Se adoptan grandes guías en V dobles en la base de la máquina y los raíles de la mesa para permitir movimientos de mesa firmes y mantener el mejor alineamiento y equilibrio. Los desplazamientos verticales y longitudinales de la cabeza de rectificado se guían mediante husillos de bolas de alta precisión y son accionados por servomotores AC Baldor (tipo PNC) para posicionamiento preciso y alimentación con precisión micrométrica. El desplazamiento transversal de la cabeza se realiza sobre acero de alta densidad (S55C) con rodamientos lineales de rodillos de ultra precisión para un recorrido transversal firme y suave y una capacidad de corte precisa. El giro angular de la cabeza vertical se acciona mediante un servomotor AC con transmisión por tornillo sin fin; la inserción numérica del ángulo deseado con una precisión de 0,1° permite operaciones de rectificado angular rápidas.

Eje y conjunto motor
El conjunto de husillo tipo cartucho, ensamblado internamente con alta precisión, utiliza seis rodamientos angulares superprecisos de grado CP4, sellados con lubricación permanente para bajo ruido, baja elevación térmica y alta precisión. Se utilizan motores de husillo de alto par de marca japonesa grado V3 que se someten a balanceo cinético; integrados con el husillo mediante acoplamientos para transmisión directa y obtener el máximo par y reducir vibraciones.

Lubricación
La lubricación por cobertura forzada (el aceite fluye de las partes superiores a las inferiores de los raíles de la base) evita los impactos por pulsaciones de presión del lubricante y permite movimientos suaves. Un sensor de detección desactivará el movimiento de la mesa para proteger los raíles cuando la presión del aceite de lubricación sea anormal.

Sistema hidráulico
Emplea un circuito eléctrico preciso para controlar la válvula hidráulica proporcional. El operador puede ajustar la velocidad de la mesa directamente desde el panel de control para aumentar la eficiencia de trabajo. La temperatura del depósito hidráulico se mantiene mediante el sistema de refrigeración Habor para estabilizar la temperatura del aceite tras largas jornadas y garantizar la precisión de rectificado y proteger las partes del sistema hidráulico.

Sistema de control (tipo PNC)
El sistema NC basado en DSC integra todas las funciones y movimientos en un único panel. El control numérico utiliza servomotores AC tanto en la alimentación vertical como en la transversal. La pantalla LCD con entradas digitales en el panel permite una operación fácil en diversas aplicaciones de rectificado. El sistema está diseñado para un manejo sencillo y una operación intuitiva sin requerir programación compleja.

Especificaciones técnicas

• Elemento principal: Rectificadora de superficie y guías tipo doble columna con cabezales gemelos
• Variantes modelo / Unidad: 200400 / 250600 ; 200800 / 250800
• Tamaño de la mesa electromagnética (x*y): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Recorrido eje X izquierda y derecha: 4200 / 6200 ; 8200
• Máx. centro de muela a mesa: 650 mm
• Tamaño máximo de la pieza que pasa entre dos columnas (mm): 2560 / 3060
• Capacidad máxima de carga de la mesa: 8000 / 9000 kg ; 10000 kg
• Velocidad de avance de la mesa: 5-30 m/min
• Especificación ranura en T de la mesa: 18 x 8 / 18 x 10 (mm * n)
• Cabezal de rectificado superficial - Tamaño máximo de la muela: OD500 x 203 x 50-75 mm
• Cabezal de rectificado superficial - Motor de husillo (HP*P): 25 x 4
• Cabezal de rectificado superficial - Velocidad de muela (50Hz): 1450 RPM
• Cabezal de guías - Tamaño máximo de la muela: 350 x 127 x 40 mm
• Cabezal de guías - Ángulo de rotación: Izquierda 90°, Derecha 90°
• Cabezal de guías - Motor de husillo (HP*P): 7.5 x 4
• Cabezal de guías - Rotación positiva/negativa (opción) RPM: 0-1500
• Altura de la máquina (posición superior): ≈3500 / 3900 mm
• Área en planta (L x A): 12000 / 15000 x 5000 mm ; 18100 x 5000 mm
• Peso: ≈42000 / 70000 kg ; ≈73000 / 83000 kg
