Machacadora de mandíbula FTJ-11-75

móvilcon motor diéselprimaria

Visión general

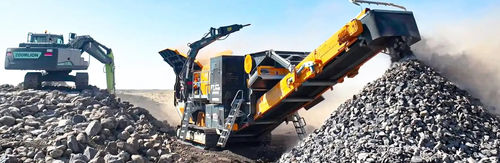

La trituradora de mandíbula móvil FTJ-11-75 es una unidad sobre orugas de alta capacidad diseñada para el triturado primario de piedra, hormigón y residuos de construcción. Integra alimentación, trituración primaria, separación y manejo de stock para procesamiento en obra.

Tolva de alimentación vibratoria
La tolva vibratoria utiliza vibromotores y muelles de acero para enviar rápidamente el material cargado hacia la trituradora. Una rejilla grizzly atornillada evita la entrada de material fangoso; los tamaños de cribado se definen según petición del usuario. Estructura duradera y muelles de calidad A1 garantizan larga vida útil.

Trituradora de mandíbula
Apta para materiales duros y abrasivos con alto contenido de sílice (basalto, granito). La mandíbula móvil reduce el material por movimiento compresivo/ elíptico contra la mandíbula fija. El ajuste hidráulico permite cambios rápidos para definir la granulometría de salida. Revestimientos protectores reemplazables facilitan el mantenimiento. Componentes clave: brazo móvil (pitman), sistema de volante e conjunto tensor.

Cintas de acumulación (tipo plegable)
Las cintas plegables envían rápidamente los productos triturados a las áreas de stock y reducen las dimensiones de transporte. Elementos de banda resistentes al desgaste prolongan la vida útil. Componentes: travesaños de banda, tambores de accionamiento y motores acoplados.

Cinta separadora (separador magnético)
La cinta separadora sobredimensionada incluye un bloque magnético permanente principal, cinta separadora sin fin, motor y bastidor de acero magnéticamente aislado (serie MBS) para evitar la adhesión no deseada de metales. Estructura magnética de 3 polos.

Sistema de orugas
El sistema de orugas proporciona movilidad con una anchura de pista de 500 mm. Las orugas están diseñadas para desplazamientos versátiles y resistencia en terrenos difíciles; cumplen normas A1 y CE.

Sistema de automatización
La planta se controla mediante PLC con panel de automatización en máquina. La automatización gestiona trituradora, cintas de stock y tolvas de alimentación. Opciones: interfaz profesional, control remoto y protección por sensor de temperatura.

Generador / Sistema híbrido
El generador integrado suministra energía para operación continua. La configuración híbrida permite funcionamiento con diésel y/o red eléctrica para mitigar suministros irregulares o ausentes. La capacidad híbrida es seleccionable según las necesidades energéticas del sitio para optimizar consumo y eficiencia.

Sistema de lubricación automática (opcional)
Un sistema de lubricación automática opcional suministra grasa a los puntos necesarios durante operación y mantenimiento, garantizando distribución uniforme y reduciendo tiempos de inactividad y consumo de lubricante.

Sistema hidráulico
Los controles hidráulicos permiten el movimiento de las cubiertas de la tolva y las cintas de stock sin esfuerzo manual mediante brazos hidráulicos de accionamiento rápido.

• Ventajas: funciona sin mano de obra
• Otorga movilidad rápida a las piezas relacionadas
• Solución rápida y práctica

Dimensiones de envío (métricas)
Modelo | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Dimensiones de envío (imperiales)
Modelo | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Notas sobre componentes y diseño
La unidad incluye: tolva de alimentación vibratoria con criba grizzly y vibromotores; trituradora de mandíbula con ajuste hidráulico y revestimientos reemplazables; cintas de almacenamiento plegables con tambores de accionamiento; cinta separadora magnética con bastidor aislado; sistema de orugas de 500 mm; automatización PLC con sensor térmico opcional y control remoto; disposición híbrida de generador; sistema de lubricación automática opcional; brazos de control hidráulicos y cubiertas hidráulicas de tolva.

Características / especificaciones técnicas

• Modelo: FTJ-11-75
• Aplicación: trituración primaria de piedra, hormigón y residuos de construcción
• Alimentación: tolva vibratoria con vibromotores y muelles de acero; criba grizzly atornillada (tamaños según petición)
• Tipo de trituradora: trituradora de mandíbula con pitman móvil, sistema de volante y conjunto tensor
• Ajuste de la mandíbula: sistema de ajuste hidráulico para el tamaño de salida deseado
• Protección: revestimientos protectores reemplazables dentro de la trituradora
• Manejo de stock: cintas de stock plegables con elementos resistentes al desgaste, travesaños de banda y tambores de accionamiento
• Separador: separador magnético permanente serie MBS con cinta sin fin y bastidor aislado magnéticamente; campo magnético de 3 polos
• Sistema de orugas: anchura 500 mm; diseñado para movilidad versátil y terrenos exigentes
• Automatización: automatización completa PLC, interfaz profesional, control remoto; protección por sensor térmico opcional
• Alimentación: generador con funcionamiento híbrido (diésel + red) — capacidad opcional según el sitio; bajo consumo de combustible / alta eficiencia
• Mantenimiento: sistema de lubricación automática opcional para distribución óptima de la grasa y reducción del tiempo de mantenimiento
• Hidráulica: brazos de control hidráulicos para cubiertas de tolva y cintas de almacenamiento (operación rápida, sin mano de obra)
• Dimensiones de envío (L x W x H): 15650 mm x 3365 mm x 3660 mm
