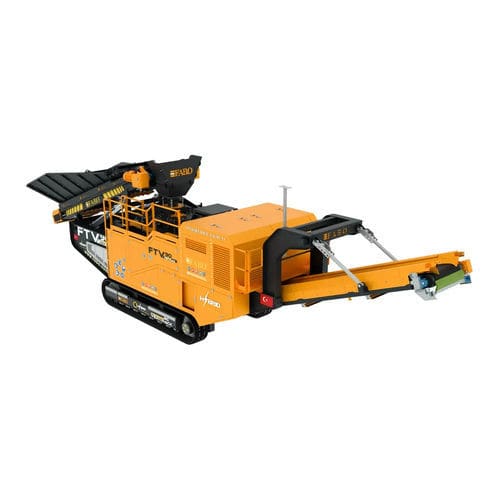

Machacadora de impacto con eje vertical FTV-90

móvilcon motor diéselpara la producción de arena

Resumen
La trituradora de impacto de eje vertical móvil FTV-90 realiza el conformado y trituración fina de piedra y hormigón con un sistema VSI sobre orugas optimizado para la producción de arena 0-5 mm. Diseñada para materiales duros y abrasivos (p. ej. basalto, granito), la unidad ofrece alta capacidad, operación eficiente y mantenimiento simplificado. El rotor acelera el material y lo lanza contra revestimientos de desgaste atornillados para un conformado controlado y reemplazo rápido.

Alimentador de banda (Belt Feeder)
El alimentador por cinta transfiere el material al triturador y es accionado por dos motores. Incluye protección del motor contra sobrecalentamiento y está gestionado por el sistema de automatización para regular la intensidad de trabajo.

• Esta función opera en dos pasos:
• Paso 1: Si la densidad del producto triturado en el triturador aumenta, la corriente (amperaje) sube; la automatización detecta esto y detiene la transferencia desde el bunker para evitar acumulaciones y reducir el desgaste.
• Paso 2: Si la densidad del producto triturado disminuye, el amperaje baja; la automatización incrementa la transferencia del bunker para que la tolva de alimentación entregue material más rápido y se mantenga la producción.

Trituradora de eje vertical (VSI)
La trituradora de eje vertical está optimizada para máximos rendimientos en la producción de arena 0-5 mm y para el procesamiento de materiales duros y abrasivos. Los revestimientos internos protegen la estructura frente al desgaste y están atornillados para un reemplazo rápido. El rotor de alta velocidad proyecta el material contra los revestimientos para lograr un conformado controlado de las partículas.

Atributos clave del VSI

• Modelo referenciado: VSI-900 (diseño de eje vertical)
• Diámetro del rotor: Ø 900 mm
• Diseñado para un mantenimiento sencillo y reemplazo rápido de revestimientos
• Tamaño máximo de alimentación (ejemplo): 50 mm (consulte la ficha técnica para valores exactos)

Cintas de stock / Cintas transportadoras plegables
Las cintas transportadoras plegables envían rápidamente el producto triturado a las pilas de almacenamiento y reducen la huella cuando están plegadas. Las bandas y componentes (travesas, tambores de accionamiento, motores acoplados) están fabricados para resistir el desgaste y ofrecer larga vida útil.

Cinta separadora
Las cintas separadoras sobredimensionadas integran separadores magnéticos permanentes serie MBS con bloque magnético principal, cinta separadora sin fin, tambor de accionamiento y bastidor de acero aislado para minimizar la adhesión metálica indeseada. El separador genera un campo magnético de 3 polos y se acciona mediante tambores y motores adecuados.

Sistema de orugas
El sistema de orugas (ancho de oruga referenciado en 500 mm) proporciona movilidad en terrenos difíciles. Soporta ajuste de velocidad en dos etapas y está construido para durabilidad conforme a los requisitos A1 Quality y CE.

Sistema de automatización
La planta sobre orugas se controla mediante un sistema de automatización PLC con interfaz profesional. Los equipos principales (trituradora, cintas de stock, tolvas de alimentación) se gestionan desde el panel. Funciones disponibles: control remoto y protección opcional por sensor de temperatura.

Generador / Sistema híbrido
Un generador integrado suministra energía y permite operación híbrida (diésel + red eléctrica). La configuración híbrida permite operar donde la red es inexistente o inestable y puede desactivarse para usar la energía de la obra cuando esté disponible. La capacidad híbrida se configura según las necesidades del sitio.

Sistema de lubricación automática (opcional)
El sistema de lubricación automática aporta grasa a las partes necesarias durante operación y mantenimiento, garantizando distribución uniforme, minimizando consumo de lubricante y reduciendo tiempo y mano de obra de mantenimiento.

Sistema hidráulico
El sistema hidráulico automatiza el movimiento de las cubiertas de los bunkers y las cintas de stock mediante brazos hidráulicos, eliminando la necesidad de intervención manual y permitiendo una operación rápida y práctica.

• Funciona sin necesidad de mano de obra
• Proporciona rápida movilidad de las piezas relacionadas
• Operación rápida y práctica

Lo que aporta la máquina

• Alta capacidad de producción para arena fina (0-5 mm)
• Operación eficiente con revestimientos de protección atornillados para reemplazo rápido
• Movilidad sobre orugas con ancho de 500 mm
• Automatización PLC, control remoto y protección opcional por sensor de temperatura
• Opción de generador híbrido para funcionamiento diésel/red
• Lubricación automática opcional para reducir esfuerzo de mantenimiento

Diagramas y plano técnico
La documentación del producto incluye dibujos técnicos, ilustraciones de dimensiones de envío y varias imágenes que muestran la unidad VSI sobre orugas, el rotor y el conjunto de orugas.

Especificaciones técnicas

• Nombre comercial: FTV-90
• Tipo de trituradora: Vertical Shaft Impact (VSI)
• Diámetro típico de rotor referenciado: Ø 900 mm (VSI-900)
• Tamaño máximo de alimentación (referenciado): 50 mm
• Aplicaciones principales: conformado y trituración fina de piedra y hormigón; producción de arena 0-5 mm
• Sistema de alimentación: Belt Feeder con 2 motores y protección de motor
• Convoyador de stock: cintas plegables tipo folding
• Separador: separador magnético de imán permanente (serie MBS) disponible
• Sistema de orugas: ancho 500 mm; ajuste de velocidad en dos etapas
• Control: sistema de automatización PLC con interfaz profesional y control remoto
• Alimentación: generador con capacidad híbrida (diésel + eléctrica) opcional
• Mantenimiento: revestimientos de protección atornillados para reemplazo rápido; sistema de lubricación automática opcional
• Protecciones opcionales: sensor de temperatura (opcional)
