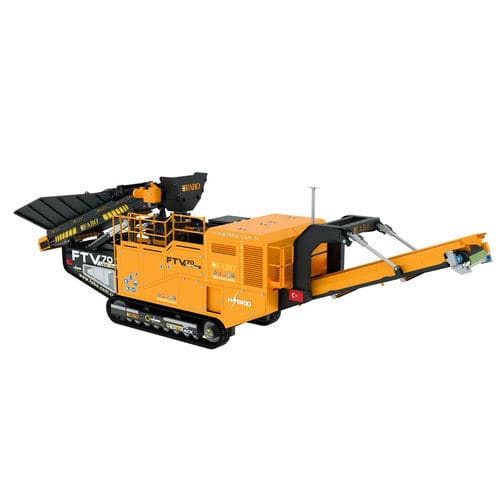

Machacadora de impacto con eje vertical FTV-70

móvilcon orugaspara la producción de arena

Resumen
El FTV-70 es una trituradora móvil sobre orugas de eje vertical (VSI) diseñada para el conformado eficiente y la reducción fina de piedra y hormigón. Ofrece alta producción de arena (0-5 mm) y es adecuada para materiales duros y abrasivos como basalto y granito. Los sistemas clave incluyen alimentadores de banda, cintas transportadoras de almacenamiento plegables, movilidad sobre orugas, automatización (PLC), opciones de generador híbrido, accionamiento hidráulico y lubricación automática opcional.

Alimentador de banda
El alimentador de banda transfiere rápidamente el material cargado a la trituradora. Está accionado por dos motores e incluye protección de motor para evitar sobrecalentamiento. El alimentador y la trituradora están acoplados al sistema de automatización que ajusta la alimentación en dos pasos:

• Paso 1: Si la intensidad del triturador aumenta debido a alta densidad del material, la automatización lo detecta y detiene la transferencia del bunker para evitar acumulación de producto y desgaste.
• Paso 2: Si la intensidad del triturador disminuye por baja densidad del material, la automatización incrementa la transferencia del bunker para maximizar la capacidad de producción.

Trituradora de eje vertical (VSI-700)
La trituradora de eje vertical está optimizada para la producción elevada de arena 0-5 mm y utiliza un rotor de alta velocidad que proyecta el material contra revestimientos de desgaste. Los revestimientos de protección están atornillados para un reemplazo rápido y reducen el desgaste de la carcasa. Diámetro del rotor: Ø 700 mm. Tamaño máximo de alimentación: 35 mm. Ideal para basalto y granito de tamaño medio con alta resistencia a la abrasión y ofrece mantenimiento sencillo.

Cintas de almacenamiento y transportadores plegables
Las cintas transportadoras de tipo plegable trasladan rápidamente los productos triturados a las áreas de almacenamiento y reducen la huella de la máquina cuando están plegadas. Las cintas se fabrican para resistencia al desgaste y asegurar una larga vida útil. Las cintas de almacenamiento son plegables para minimizar las dimensiones de transporte.

Cinta separadora
Los separadores magnéticos sobre cinta sobredimensionados (serie MBS) incluyen un bloque de imán permanente, cinta separadora sin fin, motor y bastidor de acero aislado magnéticamente para evitar acumulación de metal no deseado. Características: campo magnético de 3 polos y tambores de accionamiento.

Sistema de orugas
La movilidad de la máquina se proporciona mediante un sistema de orugas de 500 mm de ancho que ofrece movilidad versátil y resistencia a terrenos difíciles. El sistema de orugas soporta ajuste de velocidad en doble etapa y está diseñado para cumplir con los estándares A1 Quality y CE.

Sistema de automatización
La planta de trituración sobre orugas se controla mediante un sistema de automatización completo (PLC) con interfaz profesional y opciones de control remoto. La automatización gestiona la trituradora, las cintas de almacenamiento y las tolvas de alimentación e incluye protección opcional por sensor de calor.

Generador y tecnología híbrida
El generador a bordo suministra energía continua y admite operación híbrida (diésel + red). El modo híbrido permite operar en sitios con red irregular o ausente; el generador puede desactivarse cuando la energía de la red está disponible. La capacidad del sistema híbrido se dimensiona opcionalmente según las necesidades energéticas de la instalación.

Sistema de lubricación automática (opcional)
La lubricación automática centralizada opcional suministra grasa con precisión a los rodamientos y puntos de engrase, minimizando el tiempo de mantenimiento y la mano de obra, y usando cantidades óptimas de aceite para reducir costes.

Sistema hidráulico
El sistema hidráulico acciona las cubiertas del bunker y las cintas de almacenamiento sin intervención manual mediante brazos de control hidráulicos. Las ventajas incluyen operaciones rápidas y prácticas y movilidad de las piezas relacionadas.

Dimensiones de transporte (métricas)
Modelo: FTV-70
L: 16260 mm W: 3000 mm H: 3650 mm

Otras características visuales / constructivas

• Diseño que facilita el mantenimiento de los revestimientos y componentes del triturador.
• Motores acoplados para alimentador y cintas con sistemas de protección de motor.
• Revestimientos de protección del cuerpo atornillados para un reemplazo rápido.

Especificaciones técnicas

• Modelo: FTV-70
• Tipo de trituradora: Eje vertical (VSI)
• Diámetro del rotor: Ø 700 mm
• Capacidad de producción: 70-150 t/h
• Tamaño máximo de alimentación: 35 mm
• Capacidad polvo 0-4 mm (arena): 35-55 t/h
• Dimensiones de transporte (L x W x H): 16260 mm x 3000 mm x 3650 mm
• Ancho de oruga: 500 mm
• Características: Alimentador de banda acoplado a automatización, cintas de almacenamiento plegables, cinta separadora con imán permanente, automatización PLC con control remoto, opción de generador híbrido, lubricación automática opcional, cubiertas de bunker hidráulicas
