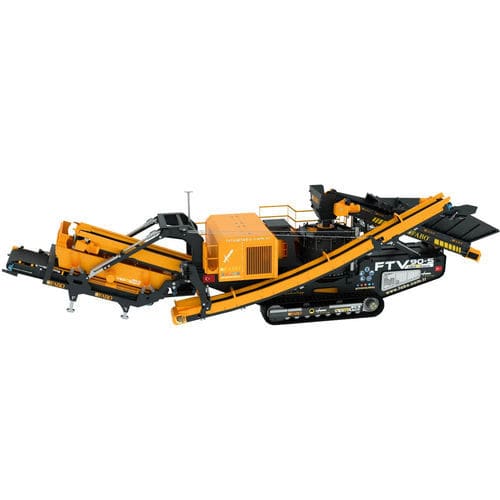

Machacadora de impacto con eje vertical FTV-90-s

móvilcon motor diéselpara la producción de arena

Descripción general
La planta móvil de trituración y cribado por impacto de eje vertical FTV-90-s integra trituración fina y clasificación sobre un chasis sobre orugas. Diseñada para una alta producción de arena 0–5 mm y para procesar materiales duros y abrasivos como basalto y granito, la planta incorpora alimentación, trituración, cribado y transporte de producto con automatización PLC y opciones de alimentación híbrida y lubricación.

Alimentador de banda

• El alimentador de banda transfiere el material cargado al triturador para mantener un flujo estable.
• Equipa dos motores de accionamiento y protección de motor para evitar sobrecalentamiento.
• La intensidad de trabajo del alimentador y del triturador está acoplada al sistema de automatización para operación sincronizada.
• Lógica de automatización: alta amperaje del triturador detiene la alimentación del tolva para evitar acumulación y desgaste; bajo amperaje aumenta la alimentación para maximizar la capacidad.

Triturador de eje vertical (VSI)

• Máquina principal para producción de arena fina con alta eficiencia en el rango 0–5 mm.
• El material se tritura mediante un rotor de alta velocidad que proyecta el material contra revestimientos protectores, apto para materiales duros y abrasivos.
• Diámetro del rotor: Ø 900 mm (rotor VSI-900).
• Tamaño máximo de alimentación: 50 mm.
• Los revestimientos de protección cubren el interior del triturador para reducir el desgaste; están atornillados para un reemplazo y mantenimiento rápidos.
• Diseñado para alta capacidad y fácil mantenimiento.

Criba vibratoria

• Separa el material triturado en los tamaños requeridos y envía los productos a las cintas de acumulación.
• Ejemplo de superficie de cribado estándar: 1500 x 3200 mm (área configurable por cliente).
• Muelles de acero duraderos permiten operación continua en condiciones severas.
• Las mallas del tamiz pueden cambiarse rápidamente para minimizar tiempos de inactividad.

Cintas de acumulación / Transportadores plegables

• Los transportadores plegables transportan los productos triturados a las zonas de acopio y reducen la huella de transporte cuando están plegados.
• Materiales de cinta resistentes al desgaste para larga vida útil.
• Características: ajuste de carrera de cinta, tambores motrices, motores acoplados.

Cinta separadora (Separador magnético)

• El separador magnético en cinta incluye bloque de imán permanente, cinta separadora sin fin, motor y bastidor de acero aislado magnéticamente.
• El diseño de imán permanente serie MBS evita la adherencia no deseada de metal al bastidor.
• Incluye opción de campo magnético de 3 polos para mejorar la separación.

Sistema de orugas

• Movilidad sobre orugas de 500 mm de ancho para desplazamientos versátiles y durabilidad sobre terrenos irregulares.
• Ajuste de velocidad en dos etapas para movimiento controlado.

Sistema de automatización

• Automatización completa con panel de control PLC montado en la máquina.
• Controla triturador, cintas de almacenamiento y tolvas de alimentación para optimizar la eficiencia.
• Interfaz profesional, capacidad de control remoto y protección térmica opcional.

Generador y sistema híbrido

• El generador proporciona energía ininterrumpida; la tecnología híbrida permite funcionar con diésel o con red eléctrica.
• El modo híbrido evita fallos por red irregular y puede desactivarse para usar la red del sitio cuando esté disponible.

Sistema de lubricación automática (opcional)

• Distribuye grasa de forma temporizada y uniforme a los componentes que requieren lubricación.
• Reduce el tiempo de mantenimiento y la mano de obra; utiliza cantidades óptimas de lubricante para minimizar costes de mantenimiento.

Sistema hidráulico

• Los brazos de control hidráulicos accionan las cubiertas de las tolvas y las cintas de acopio sin intervención manual.
• Operación rápida y práctica para las partes relacionadas; las operaciones de encendido/apagado se realizan rápidamente.
• Ventajas: funcionamiento sin mano de obra manual, movilidad rápida y solución práctica y rápida.

Diseño y mantenimiento

• Revestimientos de protección atornillados para sustitución rápida.
• Diseño de fácil mantenimiento para intervenciones rápidas en rotor, revestimientos y componentes de cribado.

Dimensiones de transporte / Planos técnicos
Se facilitan las dimensiones de transporte y planos técnicos detallados para el modelo (variantes métricas e imperiales disponibles).

Especificaciones técnicas

• Modelo: FTV-90-s
• Tipo de triturador: Impacto de eje vertical (VSI), rotor VSI-900 (Ø 900 mm)
• Tamaño máximo de alimentación: 50 mm
• Rango principal de producto: producción de arena 0–5 mm (alta tasa)
• Ejemplo de tamaño de criba vibratoria: 1500 x 3200 mm (configurable)
• Alimentador de banda: 2 motores, protección de motor, control acoplado a automatización
• Cintas transportadoras de acopio: tipo plegable, cintas resistentes al desgaste
• Cinta separadora: imán permanente (serie MBS), opción campo magnético 3 polos
• Ancho de oruga: orugas 500 mm (movilidad robusta)
• Automatización: control PLC, control remoto, protección térmica opcional
• Opciones de alimentación: generador a bordo con capacidad híbrida diésel/eléctrica (híbrido opcional)
• Lubricación: sistema de lubricación automática (opcional)
• Hidráulica: brazos de control hidráulicos para cubiertas de tolva y cintas transportadoras
