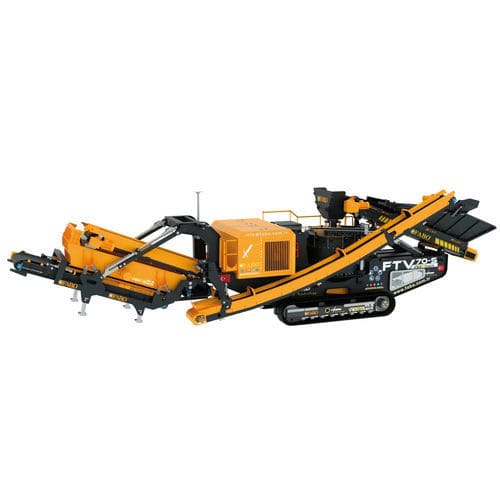

Machacadora de impacto con eje vertical FTV-70-s

móvilcon motor diéselpara la producción de arena

Resumen
El FTV-70-s es una planta móvil sobre orugas de impacto de eje vertical (VSI) diseñada para la producción intensiva de arena 0–5 mm y el conformado de rocas medianamente duras y abrasivas como basalto y granito. El diseño integrado combina alimentación, trituración, cribado y almacenamiento para operaciones móviles en obra.

Alimentador de banda
El alimentador de banda proporciona una alimentación continua y regulada al triturador VSI. Puntos clave :

• Dos motores acoplados para alimentación fiable y movilidad.
• Sistema de protección de motor contra sobrecalentamiento y fallos.
• Lógica de alimentación automatizada en dos pasos para equilibrar la carga del triturador y la capacidad :
• Paso 1: si la densidad del producto y la corriente del triturador aumentan, la automatización reduce la transferencia del tolva para evitar sobrecarga y desgaste.
• Paso 2: si la densidad y la corriente disminuyen, la automatización incrementa la transferencia del tolva para maximizar el rendimiento.

Triturador de eje vertical
El triturador VSI-700 está optimizado para producir una alta proporción de arena fina cúbica (0–5 mm). Características principales :

• Rotor VSI-700 con Ø 700 mm de diámetro.
• Rotor de alta velocidad lanza el material contra revestimientos de desgaste para asegurar partículas cúbicas y buen moldeo.
• Tamaño máximo de alimentación: 35 mm.
• Revestimientos de protección atornillados y reemplazables para mantenimiento rápido y mayor vida útil.
• Diseñado para alta capacidad de producción con puntos de mantenimiento accesibles.

Criba vibratoria
La criba vibratoria clasifica el material triturado según las fracciones objetivo y dirige los productos a las cintas de almacenaje. Puntos clave :

• Unidad de cribado típica: 1300 x 3000 mm (personalizable según requisitos).
• Muelles de acero robustos para operación continua bajo cargas pesadas.
• Mallas de cribado de cambio rápido para minimizar tiempos de parada en mantenimiento.

Cintas de almacenamiento / Transportadores plegables
Los transportadores plegables reducen la huella para el transporte y simplifican la logística. Características: transportadores plegables, travesaños de banda, tambores de accionamiento, motores acoplados y bandas resistentes al desgaste para largos intervalos de servicio.

Cinta separadora (Separador magnético)
El separador magnético integrado en la cinta sobredimensionada extrae contaminantes férricos mediante un bloque de imán permanente, una cinta separadora sin fin y un bastidor de acero aislado para evitar acumulación indeseada de metal.

Sistema de orugas
La movilidad sobre palé con orugas de 500 mm de ancho ofrece :

• Desplazamiento versátil en terrenos difíciles.
• Ajuste de velocidad en dos etapas para traslado y posicionamiento.
• Diseño conforme a requisitos CE para operación pesada.

Sistema de automatización
El control PLC y una interfaz HMI profesional gestionan la operación del triturador, los alimentadores y los transportadores. Funciones: control remoto posible y protección opcional por sensor de temperatura para componentes críticos.

Generador y tecnología híbrida
El generador opcional y la configuración híbrida diesel/red garantizan operación continua cuando la red eléctrica es inexistente o inestable. Ventajas :

• Operación seleccionable en modo diesel, red o híbrido.
• Opción para desactivar el generador si la red es estable.
• Diseñado para bajo consumo de combustible y eficiencia energética.

Sistema de lubricación automática (opcional)
La lubricación automática opcional suministra grasa medida a rodamientos y piezas de desgaste, reduciendo el mantenimiento manual, asegurando lubricación uniforme y acortando los ciclos de servicio.

Sistema hidráulico
Los controles y cubiertas hidráulicas permiten operaciones rápidas asistidas. Beneficios :

• Menor intervención manual en montaje y plegado.
• Movilidad rápida de componentes clave.
• Operaciones de arranque/parada prácticas y seguras para uso en obra.

Protección y mantenimiento
Placas de desgaste atornilladas reemplazables, revestimientos protectores y elementos de servicio accesibles están diseñados para minimizar tiempos de inactividad y facilitar intervenciones en campo (cambio de cribas, engrase, comprobaciones de motor).

Aplicaciones
Adecuado para la producción de arena fina y agregados conformados, trituración secundaria/terciaria en canteras y obras, y operaciones móviles en terrenos irregulares que requieran unidades sobre oruga.

Especificaciones técnicas

• Modelo: FTV-70-s
• Marca: FABO
• Tipo de triturador: VSI (Vertical Shaft Impact) – VSI-700
• Diámetro del rotor: Ø 700 mm
• Tamaño máximo de alimentación: 35 mm
• Producto principal objetivo: producción de arena 0–5 mm (alto rendimiento)
• Tamaño nominal de la criba ejemplo: 1300 x 3000 mm (personalizable)
• Transportador de almacenamiento: tipo plegable, plegable para transporte
• Separador: imán permanente 3 polos (cinta separadora)
• Ancho de oruga: 500 mm (movilidad sobre oruga)
• Transmisión y control: automatización PLC, control remoto disponible, protección por sensor de calor opcional
• Generador: compatible híbrido diesel/red (capacidades opcionales disponibles)
• Lubrificación automática: opcional (distribución uniforme de grasa para rodamientos y piezas del triturador)
• Alimentador de banda: 2 motores acoplados, protección de motor, lógica de alimentación controlada por automatización en dos pasos (control densidad/ampere)
• Protección de desgaste: revestimientos atornillados reemplazables para mantenimiento rápido
