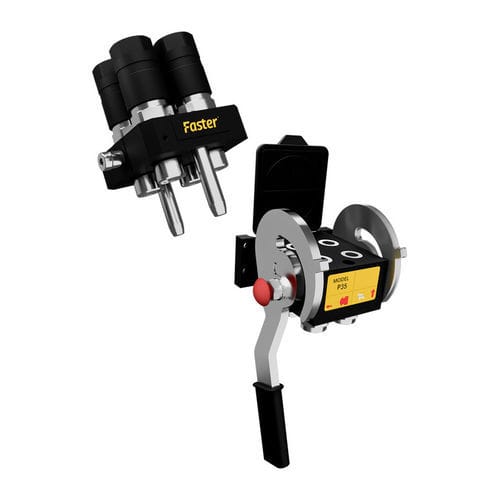

Multiacoplador hidráulico P508HD

multipuertospara aplicaciones industrialeshembra

Serie de producto
Multifaster P508HD

Descripción general
Colector con acoplamientos rápidos hidráulicos Multifaster P508HD para configuraciones de 4 líneas, dash size 08 (12,5 mm / 1/2"). Presión de trabajo hasta 35 MPa (350 bar). Permite conexión bajo presión residual.

Aplicaciones

• Equipos de construcción
• Hidráulica industrial
• Petróleo & Gas
• Vehículos & maquinaria vial
• Silvicultura
• Minería

Unidades - Hembra

• P508HD-D-0000-4-AFC
  Tamaño: 12,5 mm (1/2")
  4 x Acoplamientos 1/2": BSPP 1/2" HEMBRA - ISO 1179-1
  Caudal: 70 l/min a 0,2 MPa
  Sellos: NBR & PUR
  Peso: 4400 g
  * Palanca derecha y seguro de seguridad.
• P508HD-S-0000-4-AFC
  Tamaño: 12,5 mm (1/2")
  4 x Acoplamientos 1/2": BSPP 1/2" HEMBRA - ISO 1179-1
  Caudal: 70 l/min a 0,2 MPa
  Sellos: NBR & PUR
  Peso: 4400 g
  * Palanca izquierda y seguro de seguridad.

Unidades - Macho

• P508HD-0000-4-AMC
  Tamaño: 12,5 mm (1/2")
  1 x Acoplamiento 1/2": BSPP 1/2" HEMBRA - ISO 1179-1
  Caudal: 70 l/min a 0,2 MPa
  Sellos: NBR & PUR
  Peso: 2950 g

Descargas disponibles (documentos relacionados con este producto)

• Ficha técnica (ProductSerieSheet-P508HD-en)
• Instrucciones de uso (Multifaster instructions)

Características / especificaciones técnicas

• Dash size: 08 (Tamaño 12,5 mm / 1/2")
• Presión de trabajo: 35 MPa
• Caudal: 70 l/min (a 0,2 MPa)
• Pérdida: 0,01 ml
• Presión de estallido (Macho): 105 MPa
• Presión de estallido (Hembra): 105 MPa
• Presión de estallido (Macho + Hembra): 105 MPa
• Material: Aluminio & Acero
• Sellos: NBR & PUR
• Temperaturas de trabajo: -25 °C a 100 °C
• Tratamiento superficial: MATE 500 (CrIII) & Pintura
• Intercambiabilidad de la serie: MultiFaster
• Tipo de válvula: Plana
• Conexión: Palanca
• Desconexión: Palanca
• Conexión bajo presión: Permitida (residual)
• Configuraciones típicas: 4 x acoplamientos 1/2" (hembra) o 1 x acoplamiento 1/2" (macho) según el artículo
