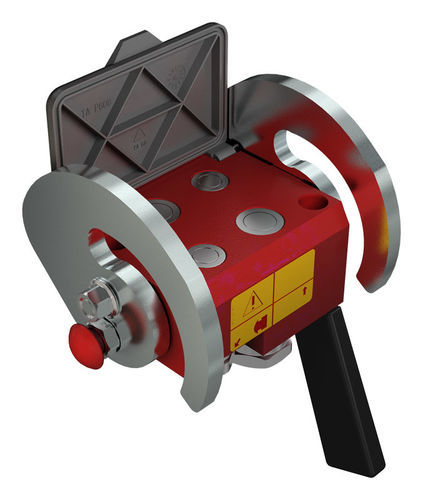

Multiracor roscado PH510

hidráulicopara transportepara obra de construcción

Descripción
Sistema de acoplamiento multi-conexión hidráulico diseñado para aplicaciones de alta presión (presión de trabajo 46 MPa). Equipado con dos líneas Dash 08 (12,5 mm) y dos líneas Dash 12 (19 mm), accionamiento por palanca y conexión/desconexión con presión residual permitida. Disponible en diferentes tratamientos de superficie según el entorno de instalación.

Versiones disponibles

• Placas pintadas en rojo con maneta y levas en acero inoxidable
• Placas en catáforesis negras con maneta y levas en acero carbono niquelado Zn-Ni (MATE 1000) (referencia con S)

Aplicaciones

• Equipo de construcción
• Vehículos y máquinas viales

Elementos - Hembra
Referencia: PH510-4-A F C
Acoplamientos 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Caudal (1/2"): 60 l/min a 0.2 MPa
Acoplamientos 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Caudal (3/4"): 105 l/min a 0.2 MPa
Temperatura: -25 °C a 100 °C
Juntas: NBR & PUR
Peso: 7204 g

Referencia: PH510S-4-A F C
Acoplamientos 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Caudal (1/2"): 60 l/min a 0.2 MPa
Acoplamientos 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Caudal (3/4"): 105 l/min a 0.2 MPa
Juntas: NBR & PUR
Peso: 7204 g

Elementos - Macho
Referencia: 3PH510-4-A M C
Acoplamientos: 2 x acoplamientos 1/2" y 2 x acoplamientos 3/4" (variantes BSPP FEMALE - ISO 1179-1)
Caudal: 60 l/min (1/2") y 105 l/min (3/4") a 0.2 MPa
Temperatura: -25 °C a 100 °C
Juntas: NBR & PUR
Peso: 4137.4 g

Referencia: 3PH510S-4-A M C
Acoplamientos: 2 x acoplamientos 1/2" y 2 x acoplamientos 3/4" (variantes BSPP FEMALE - ISO 1179-1)
Caudal: 60 l/min (1/2") y 105 l/min (3/4") a 0.2 MPa
Juntas: NBR & PUR
Peso: 4137 g

Especificaciones técnicas

• Series Interchange: MultiFaster
• Tipo de válvula: Flat
• Conexión: Palanca
• Desconexión: Palanca
• Conexión bajo presión: Residual permitida
• Material: Aluminio & Acero
• Juntas: NBR & PUR
• Temperaturas de trabajo: -25 °C a 100 °C
• Tratamiento superficial: MATE 1000 (ZnNi) & Pintura
• Presión de estallido / Rendimiento (por tamaño dash): Dash 08 (12,5 mm) — Presión de trabajo: 46 MPa; Caudal: 60 l/min a 0.2 MPa; Pérdida: 0,01 ml; Presión de estallido macho: 138 MPa; hembra: 138 MPa; macho+hembra: 138 MPa. Dash 12 (19 mm) — Presión de trabajo: 46 MPa; Caudal: 105 l/min a 0.2 MPa; Pérdida: 0,02 ml; Presión de estallido macho: 138 MPa; hembra: 138 MPa; macho+hembra: 138 MPa.
