Conector hidráulico MC4

MC4planohembra

Descripción
La placa MC4-04 MultiFaster permite conectar cuatro líneas hidráulicas mediante acoplamientos rápidos. La placa macho admite tanto su contraparte hembra como acoplamientos rápidos hembra individuales de 1/4" conformes a ISO 16028, lo que facilita conexiones modulares y configuraciones multilínea.

Elementos (ejemplos mostrados en la página)

• Hembra - Referencia: MC4-04-38S-A FC
  • 4 × Acoplamientos 1/4" : 9/16"-18 UNF HEMBRA ORB — ISO 11926-1
  • Caudal: 20 l/min a 0,2 MPa
  • Sellos: NBR & PUR
  • Peso: 1800 g
  • Carcasas: 4
  • Acoplamientos: 4
• Macho - Referencia: 2MC4-04-38S-A MC
  • 4 × Acoplamientos 1/4" : 9/16"-18 UNF HEMBRA ORB — ISO 11926-1
  • Caudal: 20 l/min a 0,2 MPa
  • Sellos: NBR & PUR
  • Carcasas: 4
  • Acoplamientos: 4

Ilustraciones

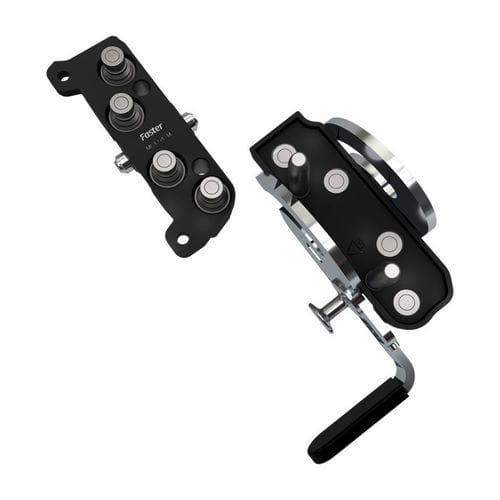

Las imágenes muestran las placas macho y hembra MC4 y ejemplos de conexión para configuraciones MultiFaster de 4 líneas, ilustrando la disposición y posiciones de los acoplamientos.

Advertencias
Este producto puede exponerle a sustancias químicas como plomo o níquel, que el Estado de California reconoce como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.

Características / especificaciones técnicas

• Denominación / Serie: MC4 (MultiFaster)
• Tamaño dash: 04 (6,3 mm / 1/4")
• Presión de trabajo: 20 MPa
• Caudal: 20 l/min a 0,2 MPa
• Pérdida (spillage): 0,008 ml
• Presión de estallido (Macho): 80 MPa
• Presión de estallido (Hembra): 80 MPa
• Presión de estallido (Macho + Hembra): 80 MPa
• Acoplamientos por placa: 4 × 1/4"
• Tipo de conexión: 9/16"-18 UNF HEMBRA ORB (ISO 11926-1)
• Tipo de válvula: Plana
• Conexión / Desconexión: Palanca
• Conexión bajo presión: Permitida (residual)
• Materiales: Aluminio & Acero
• Sellos: NBR & PUR
• Tratamiento de superficie: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Temperaturas de trabajo: -25 °C a 90 °C
• Excepciones: Es posible conectar dos placas con presión residual de hasta 100 bar en el lado de la placa hembra y en no más de dos líneas.
