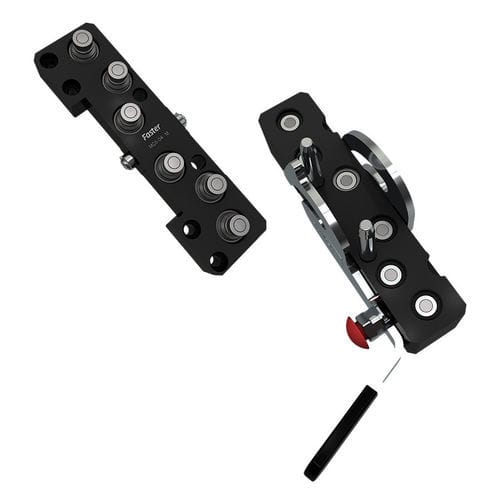

Multiracor hidráulico MC6

rápidohidráulico6-racores

Resumen del producto
Placa de acoplamientos rápidos hidráulica multi-líneas para conectar hasta seis líneas 1/4". La placa macho puede aceptar su placa hembra correspondiente o acoplamientos rápidos hembra individuales 1/4" conformes a ISO 16028, ofreciendo una solución flexible para interfaces hidráulicas multicircuito en aplicaciones industriales.

Artículos (hembra)
Número de pieza: MC6-04-38S FC
6 x Acoplamientos 1/4": 9/16"-18 UNF HEMBRA ORB - ISO 11926-1
Caudal: 20 (l/min) a 0.2 MPa
Juntas: NBR & PUR
Carcasas: 6 | Acoplamientos: 6

Artículos (macho)
Número de pieza: MC6-04-38S MC
6 x Acoplamientos 1/4": 9/16"-18 UNF HEMBRA ORB - ISO 11926-1
Caudal: 20 (l/min) a 0.2 MPa
Juntas: NBR & PUR
Carcasas: 6 | Acoplamientos: 6

Descargas
Hoja de datos (PDF) e Instrucciones de uso disponibles para este producto.

Advertencias
Este producto puede exponerle a sustancias químicas como plomo o níquel, que el Estado de California reconoce como causantes de cáncer y defectos congénitos u otros daños reproductivos.

Características / especificaciones técnicas

• Modelo / Serie: MC6 — MultiFaster
• Tamaño dash: 04 (6.3 mm / 1/4")
• Presión de trabajo: 20 MPa
• Caudal: 20 l/min (a 0.2 MPa)
• Pérdida (spillage): 0.008 ml
• Presión de rotura (Macho / Hembra / Macho+Hembra): 80 MPa
• Configuración de acoplamientos: 6 x 1/4" (9/16"-18 UNF HEMBRA ORB - ISO 11926-1)
• Juntas: NBR & PUR
• Material: Aluminio & Acero
• Temperaturas de trabajo: -25 °C a 100 °C
• Tratamiento de superficie: MATE 500 (CrIII) & pintura
• Intercambiabilidad de serie: MultiFaster
• Tipo de válvula: Plana
• Conexión: Palanca
• Desconexión: Palanca
• Conexión bajo presión: Permitida (residual)
• Excepciones: Es posible conectar dos placas con presión residual hasta un máximo de 100 bar en el lado de la placa hembra y en no más de dos líneas.
