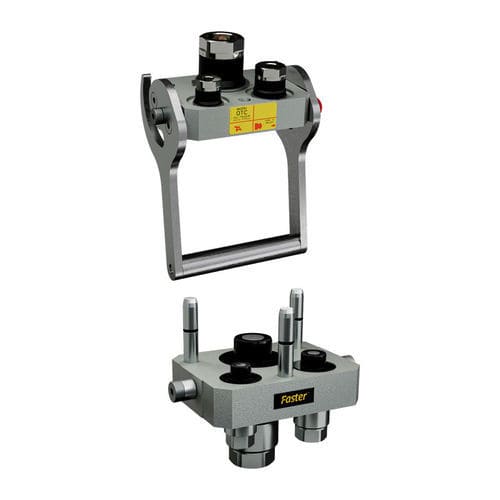

Sistema de acoplamiento rápido hidráulico MultiQTC

Serie de producto
MultiQTC

Nombre del producto
MultiFaster 3 líneas (tamaños 06, 08, 20)

Aplicaciones
Equipos de construcción

Descargas disponibles (listadas en la página)

• Hoja de datos (PDF)
• Instrucciones de uso

Artículos (variantes hembra / macho, resumen de las entradas de la tabla)
Artículos hembra
Número de pieza: MQ3A-06-08-20-A-FC
Tamaños del cuerpo (mm): 10 & 12,5 & 31,5 — Carcasas: 3 — Etiqueta: new
Especificaciones: 1 x Acople 3/8": BSPP 3/8" HEMBRA - ISO 1179-1; Caudal: 20 l/min a 0,2 MPa
1 x Acople 1/2": BSPP 1/2" HEMBRA - ISO 1179-1; Caudal: 70 l/min a 0,2 MPa
1 x Acople 1-1/4": BSPP 1-1/4" HEMBRA - ISO 1179-1; Caudal: 350 l/min a 0,2 MPa
Juntas: HNBR & PUR

Número de pieza: MQ3A-00-08-20-A-FC
Tamaños del cuerpo (mm): 12,5 & 31,5 — Carcasas: 3 — Etiqueta: new
Especificaciones: 1 x Acople 1/2": BSPP 1/2" HEMBRA - ISO 1179-1; Caudal: 70 l/min a 0,2 MPa
1 x Acople 1-1/4": BSPP 1-1/4" HEMBRA - ISO 1179-1; Caudal: 350 l/min a 0,2 MPa
Juntas: HNBR & PUR

Artículos macho
Número de pieza: MQ3A-06-08-20-A-MC
Tamaños del cuerpo (mm): 10 & 12,5 & 31,5 — Carcasas: 3 — Etiqueta: new
Especificaciones: 1 x Acople 3/8": BSPP 3/8" MACHO - ISO 1179-1; Caudal: 20 l/min a 0,2 MPa
1 x Acople 1/2": BSPP 1/2" MACHO - ISO 1179-1; Caudal: 70 l/min a 0,2 MPa
1 x Acople 1-1/4": BSPP 1-1/4" MACHO - ISO 1179-1; Caudal: 350 l/min a 0,2 MPa
Juntas: HNBR & PUR

Número de pieza: MQ3A-00-08-20-A-MC
Tamaños del cuerpo (mm): 12,5 & 31,5 — Carcasas: 3 — Etiqueta: new
Especificaciones: 1 x Acople 1/2": BSPP 1/2" MACHO - ISO 1179-1; Caudal: 70 l/min a 0,2 MPa
1 x Acople 1-1/4": BSPP 1-1/4" MACHO - ISO 1179-1; Caudal: 350 l/min a 0,2 MPa
Juntas: HNBR & PUR

Rendimiento / presiones de rotura y datos de caudal (resumen de la tabla técnica)
Dash 06 — Tamaño 10 mm — Presión de trabajo: 46 MPa — Caudal: 20 l/min — Pérdida: 0,01 ml — Presión de rotura macho: 140 MPa — Presión de rotura hembra: 140 MPa
Dash 08 — Tamaño 12,5 mm — Presión de trabajo: 46 MPa — Caudal: 70 l/min — Pérdida: 0,01 ml — Presión de rotura macho: 140 MPa — Presión de rotura hembra: 140 MPa
Dash 20 — Tamaño 31,5 mm — Presión de trabajo: 46 MPa — Caudal: 350 l/min — Pérdida: 0,03 ml — Presión de rotura macho: 140 MPa — Presión de rotura hembra: 140 MPa

Materiales y tratamientos
Material: Aluminio & Acero
Juntas: HNBR & PUR
Tratamiento de superficie: CrIII & Zn-Ni
Temperaturas de trabajo: -20 °C a 100 °C

Especificaciones (página)
Intercambio de serie: MultiFaster
Tipo de válvula: Plana
Conexión: Palanca
Desconexión: Palanca
Conexión bajo presión: Residual permitida

Características técnicas

• Serie: MultiQTC
• Nombre del producto: MultiFaster 3 líneas (tamaños 06, 08, 20)
• Tamaños de cuerpo disponibles (mm): 10, 12.5, 31.5
• Normas de acople: BSPP hembra - ISO 1179-1
• Caudales a 0,2 MPa: 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• Presión de trabajo: 46 MPa
• Presiones de rotura (macho/hembra): 140 MPa
• Pérdida: 0,01 ml (06,08), 0,03 ml (20)
• Juntas: HNBR & PUR
• Materiales: Aluminio & Acero
• Tratamiento de superficie: CrIII & Zn-Ni
• Rango de temperatura: -20 °C a 100 °C
• Tipo de válvula: Plana; Conexión / Desconexión: Palanca
