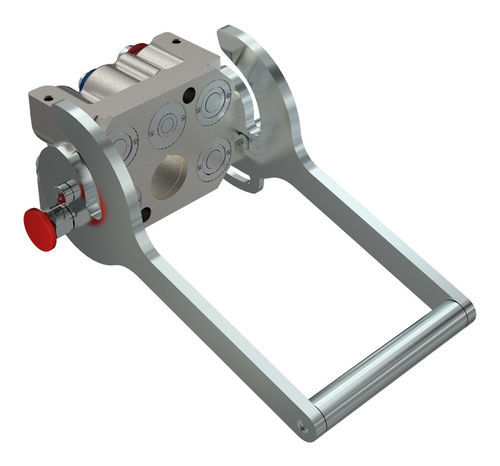

Sistema de acoplamiento rápido para taladora PLK

hidráulico

Resumen del producto
MultiFaster serie PLK, acopladores rápidos multi-líneas desarrollados para aplicaciones de cosecha. Intercambiables según estándares del mercado. Configuración típica: dos líneas talla 06 y tres líneas talla 09 para combinar circuitos 3/8\" y 9/16\".

Aplicaciones

• Agricultura — Cosechadoras y equipos de recolección que requieren múltiples conexiones hidráulicas (soluciones multi-conector estándar).

Artículos disponibles y configuraciones

• 3PLK-0-5-A F C — Tamaños de cuerpo: 10 & 14,3 mm (3/8\" & 9/16\"). 2 × Acoples 3/8\": 11/16\"-16 UN MALE ORFS; Caudal 20 l/min (3/8\") a 0,2 MPa. 1 × Acople 9/16\": 11/16\"-16 UN MALE ORFS; Caudal 35 l/min (9/16\") a 0,2 MPa. Opciones 9/16\": 13/16\"-16 y 1\"-14 UNS MALE ORFS (cada una 35 l/min a 0,2 MPa). Temperatura: -25 °C a 100 °C. Sellos: NBR & PUR. Peso: 9500 g. Carcasas: 6. Acoples: 5.
• 3PLK-0-5-B F C — Mismos tamaños de cuerpo 10 & 14,3 mm; mismos tipos de acoplamientos y caudales que 3PLK-0-5-A F C. Peso: 10170 g. Carcasas: 6. Acoples: 5.
• 3PLK-0-2-A M C — Tamaño de cuerpo 10 mm (3/8\"). 2 × Acoples 3/8\": 11/16\"-16 UN MALE ORFS; Caudal 20 l/min a 0,2 MPa. Temperatura: -25 °C a 100 °C. Sellos: NBR & PUR. Peso: 3471 g. Carcasas: 6. Acoples: 2.
• 3PLK-0-2-C M C — Tamaño de cuerpo 10 mm (3/8\"). 2 × Acoples 3/8\": 3/4\"-16 UNF MALE ORFS - ISO 11926-1; Caudal 20 l/min a 0,2 MPa. Temperatura: -25 °C a 100 °C. Sellos: NBR & PUR. Carcasas: 6. Acoples: 2.
• 3PLK-0-4-A M C — Tamaños de cuerpo 10 & 14,3 mm; 2 × Acoples 3/8\": 11/16\"-16 UN MALE ORFS; 1 × Acople 9/16\": 11/16\"-16 UN MALE ORFS; Caudales como arriba; Sellos: NBR & PUR. Carcasas: 6. Acoples: 4.
• 3PLK-0-4-B M C — 2 × Acoples 3/8\": 3/4\"-16 UNF MALE ORB - ISO 11926-1; 2 × Acoples 9/16\": 7/8\"-14 UNF FEMALE ORB - ISO 11926-1; Caudales: 20 l/min (3/8\") y 35 l/min (9/16\"). Sellos: NBR & PUR. Carcasas: 6. Acoples: 4.
• 3PLK-0-5-A M C — Tamaños de cuerpo 10 & 14,3 mm; múltiples configuraciones de acoples 9/16\" incluyendo 13/16\"-16 y 1\"-14 UNS; Caudal 35 l/min a 0,2 MPa para 9/16\". Temperatura: -25 °C a 100 °C. Sellos: NBR & PUR. Peso: 4700 g. Carcasas: 6. Acoples: 5.
• 3PLK-0-5-B M C — Similar a 3PLK-0-5-A M C con arreglo variante de acoples. Peso: 4700 g. Carcasas: 6. Acoples: 5. 1 contacto eléctrico en algunas variantes.
• 3PLK-0-5-C M C — 2 × Acoples 3/8\" (11/16\"-16 UN MALE ORFS) y 3 × Acoples 9/16\" (11/16\"-16 UN MALE ORFS). Caudales: 20 l/min (3/8\") y 35 l/min (9/16\"). Sellos: NBR & PUR. Peso: 4700 g. Carcasas: 6. Acoples: 5. 1 contacto eléctrico en algunas configuraciones.
• 3PLK-0-5-E M C — 2 × Acoples 3/8\": 3/4\"-16 UNF FEMALE ORB; 3 × Acoples 9/16\": 7/8\"-14 UNF FEMALE ORB; Caudales: 20 l/min y 35 l/min. Sellos: NBR & PUR. Carcasas: 6. Acoples: 5.
• 3PLK-0-2-B M C — Tamaño de cuerpo 14,3 mm (9/16\"). 1 × Acople 9/16\": 13/16\"-16 UN MALE ORFS y opción 1 × 1\"-14 UNS MALE ORFS. Caudal 35 l/min a 0,2 MPa. Temperatura y sellos como arriba. Peso: 3304 g. Carcasas: 6. Acoples: 2.
• 3PLK-0-3-A M C — Opciones mixtas 3/8\" y 1\"-14 UNS; combinación de acoples 3/8\" y conexiones 1\". Caudales típicos: 20 l/min (3/8\") a 0,2 MPa. Sellos: NBR & PUR.

Notas
Existen múltiples variantes que combinan acoples 3/8\" (10 mm) y 9/16\" (14,3 mm) con distintos estándares de roscas (UN/UNF/UNS y ORFS/ORB) para ajustarse a los estándares de intercambio del mercado. Opciones de contacto eléctrico disponibles en algunas versiones macho. Pesos y número de carcasas/acoples varían según el modelo.

Características / especificaciones técnicas

• Series interchange: MARKET
• Tipo de válvula: Flat
• Conexión / desconexión: Palanca
• Conexión bajo presión: Permitida (mitad macho hasta la presión de trabajo)
• Material: Fundición & acero
• Sellos: NBR & PUR
• Temperaturas de trabajo: -25 °C a 100 °C
• Tratamiento superficial: MATE 500 (CrIII)
• Presión de rotura (dash 06 / tamaño 10 mm 3/8\"): Presión de trabajo 22 MPa; Caudal 20 l/min; Pérdida 0,02 ml; Rotura macho 69 MPa; rotura hembra 62 MPa; macho+hembra 83 MPa.
• Presión de rotura (dash 09 / tamaño 14,3 mm 9/16\"): Presión de trabajo 22 MPa; Caudal 35 l/min; Pérdida 0,02 ml; Rotura macho 69 MPa; rotura hembra 62 MPa; macho+hembra 83 MPa.
• Caudales típicos a 0,2 MPa: 20 l/min para circuitos 3/8\"; 35 l/min para circuitos 9/16\".
• Pesos varían según configuración: ejemplos ~3304 g, 3471 g, 4700 g, 9500 g, 10170 g según modelo/variante.
