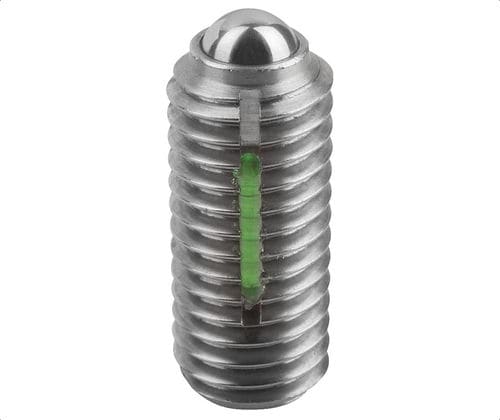

Émbolo de bola de acero inoxidable 0303x series

para carga pesadade muellede bolas

Resumen del producto
Perno de empuje tipo bola con extremo hexagonal. El sistema de bloqueo nylon Long‑Lok evita el aflojamiento por impacto o vibración. Manguito, bola y resorte en acero inoxidable para las variantes inox; la bola está endurecida. Disponibles opciones de fuerza final estándar y fuerte.

Tipos de producto

• 03036 — Pernos de resorte con bloqueo nylon (cuerpo y bola en acero inoxidable, fuerza final estándar)
• 03036 — Pernos de resorte con bloqueo nylon (cuerpo y bola en acero inoxidable, fuerza final fuerte)
• 03031 — Pernos de resorte con bloqueo nylon (cuerpo y bola en acero, fuerza final estándar)
• 03031 — Pernos de resorte con bloqueo nylon (cuerpo y bola en acero, fuerza final fuerte)

Opciones de pieza

• 03036-A2 | Rosca 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
• 03036-AJ | Rosca 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
• 03036-A3 | Rosca 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
• 03036-A4 | Rosca 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
• 03036-A5 | Rosca 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
• 03036-A6 | Rosca 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556

Notas

• Las unidades mostradas son pulgadas y libras (in, lbs).
• Los tamaños de rosca y valores dimensionales corresponden a los SKUs disponibles indicados por Número de pieza / SKU.

Especificaciones técnicas

• Tipo: Perno de empuje tipo bola con extremo hexagonal.
• Bloqueo: Sistema nylon Long‑Lok para evitar aflojamiento por impacto o vibración.
• Materiales: Manguito en inox, bola en inox y resorte en inox para variantes inox; variantes en acero disponibles.
• Acabado: Manguitos inox con acabado natural; bola endurecida.
• Variantes de fuerza: Opciones estándar y fuerte (ver Opciones de pieza para valores F1 y F2).
• Tamaños disponibles/ejemplos de SKU: 1/4-20 (03036-A2), 1/4-28 (03036-AJ), 5/16-18 (03036-A3), 3/8-16 (03036-A4), 1/2-13 (03036-A5), 5/8-11 (03036-A6).
• Tolerancia dimensional: Tolerancia L1 ±0.02 in.
• Serie: Familia 0303x; números de pieza 03036 y 03031 para variantes.
