Émbolo de bola de acero inoxidable 03074 series

de muelle

Descripción

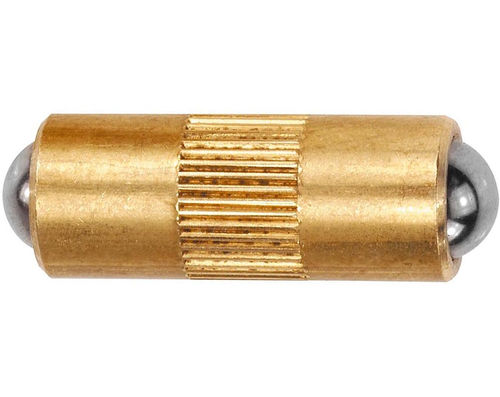

Pasadores de resorte tipo bola con una bola en ambos extremos del cuerpo de latón. Las bolas y los muelles son de acero inoxidable; las bolas están endurecidas. Diseño sin rosca para montaje por encaje; tamaños métricos disponibles. Indicados para aplicaciones de posicionamiento, indexado y retención en conjuntos industriales.

Tipos de producto (tabla)

• ID | SKU | Número de pieza | D mm | D1 mm | D2 mm (+0.05/0.00) | L mm (+0/-0.2) | H mm | F1 (Fuerza inicial del muelle) N | F2 (Fuerza final del muelle) N | PN
• 126352 | 03074-04 | 03074-04 | 4 | 3 | 4.05 | 10 | 0.9 | 0.67 | 1.57
• 126374 | 03074-05 | 03074-05 | 5 | 4 | 5.05 | 12 | 1.2 | 0.90 | 1.80
• 126382 | 03074-06 | 03074-06 | 6 | 5 | 6.05 | 16 | 1.6 | 1.35 | 2.25
• 126384 | 03074-08 | 03074-08 | 8 | 6 | 8.05 | 20 | 2.0 | 1.80 | 2.70
• 126390 | 03074-10 | 03074-10 | 10 | 8 | 10.05 | 24 | 2.9 | 2.25 | 3.60

Notas

• Pasadores tipo bola con una bola en cada extremo del cuerpo para contacto y posicionamiento simétricos.
• Bolas y muelles en acero inoxidable; bolas endurecidas para mayor resistencia al desgaste.
• Montaje por encaje sin rosca; dimensiones métricas indicadas en la tabla de tipos de producto anterior.

Especificaciones técnicas

• Denominación / Modelo: 03074
• Material del cuerpo: Latón
• Bolas: Acero inoxidable, endurecidas
• Muelles: Acero inoxidable
• Configuración de las bolas: Dos bolas (una en cada extremo)
• Sistema de medida: Métrico
• Tamaños de pieza y fuerzas disponibles: ver la tabla de Tipos de producto arriba (D, D1, D2, L, H, F1, F2)
