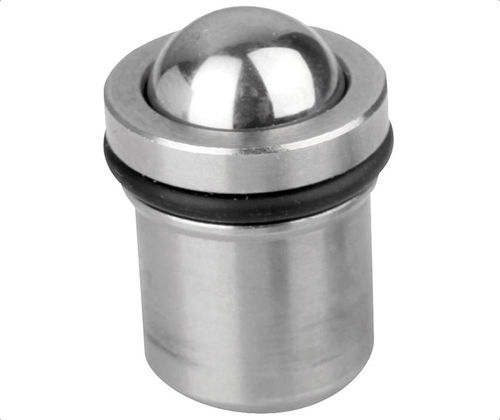

Émbolo de bola de acero inoxidable 03065 series

de bolasde muelle

Descripción general
El O-ring retiene el émbolo en aplicaciones verticales y en techo. Cuerpo, bola y resorte en acero inoxidable; la bola está endurecida. Material del O-ring: Buna-N. Pernos de empuje con muelle tipo bola, sin rosca (ajuste por presión) y métricos, diseñados para posicionado, indexado y retención en equipos y plantillas industriales.

Opciones de piezas (tabla)
ID | SKU | Part Number | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | H (mm) | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | F1 Initial (N) | F1 Final (N)
126653 | 03065-05 | 03065-05 | 4.95 | 3.0 | 4 | 5 | 4.1 | 0.8 | 5.0 | 1.0 | 0.7 | 2.3 | 0.7 | 0.67 | 1.57
126661 | 03065-06 | 03065-06 | 5.95 | 4.0 | 5 | 6 | 5.1 | 1.0 | 6.0 | 1.0 | 0.7 | 2.3 | 0.7 | 0.90 | 1.57
126665 | 03065-08 | 03065-08 | 7.95 | 5.0 | 6 | 8 | 6.1 | 1.5 | 7.0 | 1.5 | 1.2 | 3.7 | 1.0 | 1.35 | 2.70
126667 | 03065-10 | 03065-10 | 9.95 | 6.5 | 8 | 10 | 8.1 | 1.8 | 9.0 | 2.0 | 1.2 | 4.2 | 1.5 | 1.35 | 2.70
126668 | 03065-12 | 03065-12 | 11.95 | 8.0 | 10 | 12 | 10.1 | 2.7 | 13.5 | 2.5 | 1.8 | 5.3 | 2.0 | 2.25 | 4.50
126670 | 03065-14 | 03065-14 | 13.95 | 10.0 | 12 | 14 | 12.1 | 3.5 | 16.0 | 2.5 | 1.8 | 5.5 | 2.0 | 3.37 | 5.62

Medios

• Imagen del producto y dibujo disponibles (nombres de archivo de imagen referenciados en la página).

Características / Especificaciones técnicas

• Tipo de producto: pernos de empuje con muelle tipo bola, sin rosca (ajuste por presión)
• Material del cuerpo: acero inoxidable
• Material de la bola: acero inoxidable (endurecida)
• Material del resorte: acero inoxidable
• Retención: O-ring para mantener el émbolo en aplicaciones verticales/en techo
• Material del O-ring: Buna-N
• Sistema de medida: métrico
• Variantes disponibles: 03065-05, 03065-06, 03065-08, 03065-10, 03065-12, 03065-14 (ver tabla para dimensiones y fuerzas de resorte)
