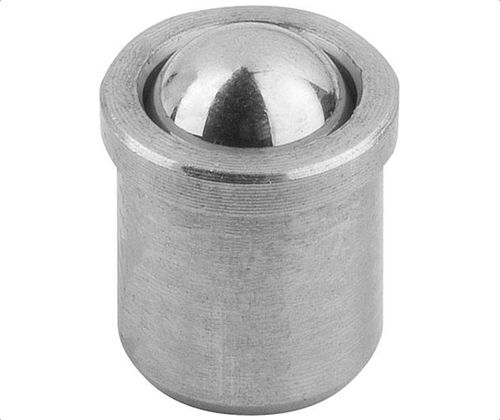

Émbolo de bola de acero inoxidable 0307x

de muellede bolas

Descripción
Cuerpo en acero inoxidable con resorte de acero y bola de acero inoxidable o bola de plástico según la variante. Las bolas de acero inoxidable están endurecidas. Tolerancia de taladro recomendada: +0,08 a +0,13 mm. Diseño sin rosca preparado para montaje por presión.

Tipos de producto

• 03070 — Pernos de presión con muelle: cuerpo acero inoxidable y bola inoxidable
• 03070 — Pernos de presión con muelle: cuerpo acero inoxidable, bola de plástico
• 03071 — Pernos de presión con muelle: cuerpo plástico, bola inoxidable
• 03071 — Pernos de presión con muelle: cuerpo plástico, bola de plástico

Opciones de pieza (tabla)
ID | SKU | Número de pieza | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) | H (mm) | F1 Inicial (Lbs) | F2 Final (Lbs)
126672 | 03070-04 | 03070-04 | D=4 | D1=3.0 | D2=4.6 | L=5.0 | L1=1.0 | H=0.8 | F1=0.67 | F2=1.57
126674 | 03070-05 | 03070-05 | D=5 | D1=4.0 | D2=5.6 | L=0.0 | L1=1.0 | H=1.0 | F1=0.90 | F2=1.57
126676 | 03070-06 | 03070-06 | D=6 | D1=5.0 | D2=6.5 | L=7.0 | L1=1.0 | H=1.5 | F1=1.35 | F2=2.70
126678 | 03070-08 | 03070-08 | D=8 | D1=6.5 | D2=8.5 | L=9.0 | L1=1.0 | H=1.8 | F1=1.35 | F2=2.70
126680 | 03070-10 | 03070-10 | D=10 | D1=8.0 | D2=12.0 | L=13.5 | L1=2.0 | H=2.7 | F1=2.25 | F2=4.50
132681 | 03070-104 | 03070-104 | D=4 | D1=3.0 | D2=4.6 | L=9.0 | L1=1.0 | H=0.8 | F1=2.70 | F2=4.95
132680 | 03070-105 | 03070-105 | D=5 | D1=4.0 | D2=5.6 | L=12.0 | L1=1.0 | H=1.0 | F1=4.27 | F2=6.74
132679 | 03070-106 | 03070-106 | D=6 | D1=5.0 | D2=6.5 | L=14.0 | L1=1.0 | H=1.5 | F1=4.95 | F2=8.99
132678 | 03070-108 | 03070-108 | D=8 | D1=6.0 | D2=8.5 | L=16.0 | L1=1.0 | H=1.8 | F1=9.44 | F2=16.41
132677 | 03070-110 | 03070-110 | D=10 | D1=8.0 | D2=12.0 | L=22.0 | L1=2.5 | H=2.7 | F1=12.14 | F2=22.48

Especificaciones técnicas

• Tipo: Tipo bola, sin rosca (ajuste por presión)
• Material del cuerpo: Acero inoxidable (para variantes inox)
• Material del resorte: Acero inoxidable
• Bola: Bola de acero inoxidable endurecida o bola de plástico según variante
• Tolerancia de taladro recomendada: +0,08 a +0,13 mm
• Números de pieza métricos disponibles: 03070-04, 03070-05, 03070-06, 03070-08, 03070-10, 03070-104, 03070-105, 03070-106, 03070-108, 03070-110
• Para cada pieza: datos dimensionales provistos (D, D1, D2, L, L1, H) y fuerzas del resorte (F1 inicial, F2 final) en libras (Lbs)
