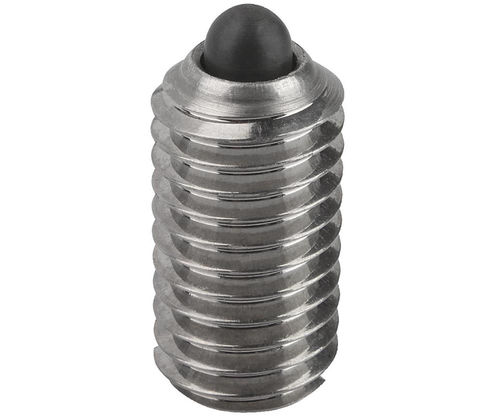

Pulsador de acero 0302x

ranuradode acero inoxidablede muelle

Producto
Topes de resorte, tipo pasador 03025 con extremo ranurado, casquillo inoxidable y pasador endurecido. Unidades: pulgadas.

Descripción
Topes de resorte de tipo pasador con extremo ranurado para accionamiento manual o con herramienta. El casquillo es de acero inoxidable con acabado natural; el pasador y el muelle son de acero inoxidable (o acero en algunas variantes) y el pasador está endurecido para mayor resistencia al desgaste. Aplicaciones típicas: indexado, posicionamiento, tope y fijación de piezas desmontables en montajes industriales.

Tipos de producto

• 03025 — Cuerpo y pasador en acero inoxidable, fuerza final estándar
• 03025 — Cuerpo y pasador en acero inoxidable, fuerza final ligera
• 03020 — Cuerpo y pasador en acero, fuerza final estándar
• 03020 — Cuerpo y pasador en acero, fuerza final ligera

Opciones de piezas (tabla)
Header: ID | SKU | Part Number | Thread (in) | D1 (in) | L (in) | H (in) | N (in) | F1 Initial (lbs) | F2 Final (lbs)
125907 | 03025-AE | 03025-AE | #8-32 | .07 | .35 | .06 | .02 | 1.35 | 4.5
125912 | 03025-AG | 03025-AG | #8-36 | .07 | .35 | .06 | .02 | 1.35 | 4.5
126317 | 03025-A1 | 03025-A1 | #10-32 | .09 | .47 | .08 | .03 | 1.35 | 4.5
126322 | 03025-A2 | 03025-A2 | 1/4-20 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125916 | 03025-AJ | 03025-AJ | 1/4-28 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125893 | 03025-A3 | 03025-A3 | 5/16-18 | .16 | .63 | .08 | .05 | 3.37 | 6.74
125896 | 03025-A4 | 03025-A4 | 3/8-16 | .18 | .75 | .10 | .06 | 4.5 | 7.87
125900 | 03025-A5 | 03025-A5 | 1/2-13 | .24 | .87 | .14 | .08 | 6.74 | 12.36
125904 | 03025-A6 | 03025-A6 | 5/8-11 | .33 | .94 | .18 | .10 | 10.12 | 22.48

Características / especificaciones técnicas

• Tipo: Tope de resorte tipo pasador con extremo ranurado
• Materiales: Casquillo inoxidable; pasador y muelle en inox o acero; pasador endurecido; casquillo con acabado natural
• Estilo de extremo: Extremo ranurado para accionamiento manual o con herramienta
• Unidades: Pulgadas
• Tamaños de rosca disponibles (in): #8-32, #8-36, #10-32, 1/4-20, 1/4-28, 5/16-18, 3/8-16, 1/2-13, 5/8-11
• Campos dimensionales por referencia: D1, L, H, N (pulgadas)
• Fuerzas de muelle por referencia: F1 (inicial, lbs) y F2 (final, lbs)
• Ejemplos de fuerzas: F1 = 1.35–10.12 lbs; F2 = 4.5–22.48 lbs
