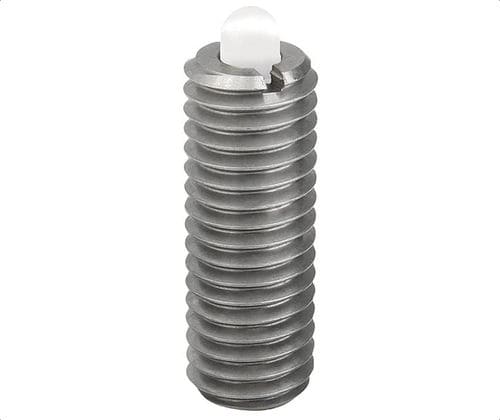

Pulsador ranurado 03058 series

de acero inoxidablede muellecon hueco hexagonal

Descripción general
Pulsadores de resorte tipo pasador de la serie 03058. Casquillo y muelle de acero inoxidable con vástago/plunger de plástico. Extremo hexagonal y opción ranurada/top-slot para fijación y acoplamiento. Las ranuras permiten montaje en orificio ciego o por la parte superior con la herramienta de montaje dedicada (se vende por separado). Unidades en pulgadas.

Opciones de piezas

• SKU 03058-AE | N.º pieza: 03058-AE | Rosca: #8-32 | D1: .06 in | L: .59 in | H: .06 in | T: .08 in | T1: .02 in | N: .02 in | S: .050 in | F1 (inicial): 1.12 lbs | F2 (final): 3.6 lbs | Herramienta montaje PN: 03040-904
• SKU 03058-AG | N.º pieza: 03058-AG | Rosca: #8-36 | D1: .06 in | L: .59 in | H: .06 in | T: .08 in | T1: .02 in | N: .02 in | S: .050 in | F1 (inicial): 1.12 lbs | F2 (final): 3.6 lbs | Herramienta montaje PN: 03040-904
• SKU 03058-A1 | N.º pieza: 03058-A1 | Rosca: #10-32 | D1: .09 in | L: .71 in | H: .09 in | T: .08 in | T1: .03 in | N: .03 in | S: 1/16 in | F1 (inicial): 1.35 lbs | F2 (final): 4.5 lbs | Herramienta montaje PN: 03040-905
• SKU 03058-A2 | N.º pieza: 03058-A2 | Rosca: 1/4-20 | D1: .11 in | L: .79 in | H: .10 in | T: .10 in | T1: .04 in | N: .04 in | S: 5/64 in | F1 (inicial): 1.57 lbs | F2 (final): 4.5 lbs | Herramienta montaje PN: 03040-906
• SKU 03058-AJ | N.º pieza: 03058-AJ | Rosca: 1/4-28 | D1: .11 in | L: .79 in | H: .10 in | T: .10 in | T1: .04 in | N: .04 in | S: 5/64 in | F1 (inicial): 1.57 lbs | F2 (final): 4.5 lbs | Herramienta montaje PN: 03040-906
• SKU 03058-A3 | N.º pieza: 03058-A3 | Rosca: 5/16-18 | D1: .14 in | L: .87 in | H: .12 in | T: .12 in | T1: .06 in | N: .05 in | S: 3/32 in | F1 (inicial): 2.02 lbs | F2 (final): 7.87 lbs | Herramienta montaje PN: 03040-908
• SKU 03058-A4 | N.º pieza: 03058-A4 | Rosca: 3/8-16 | D1: .16 in | L: .87 in | H: .12 in | T: .14 in | T1: .06 in | N: .06 in | S: 1/8 in | F1 (inicial): 2.02 lbs | F2 (final): 7.87 lbs | Herramienta montaje PN: 03040-910
• SKU 03058-A5 | N.º pieza: 03058-A5 | Rosca: 1/2-13 | D1: .24 in | L: 1.10 in | H: .16 in | T: .20 in | T1: .08 in | N: .08 in | S: 5/32 in | F1 (inicial): 2.25 lbs | F2 (final): 12.36 lbs | Herramienta montaje PN: 03040-912
• SKU 03058-A6 | N.º pieza: 03058-A6 | Rosca: 5/8-11 | D1: .30 in | L: 1.26 in | H: .20 in | T: .24 in | T1: .10 in | N: .10 in | S: 3/16 in | F1 (inicial): 10.12 lbs | F2 (final): 22.48 lbs | Herramienta montaje PN: 03040-916

Características / Especificaciones técnicas

• Serie: serie 03058
• Tipo: pulsador de resorte tipo pasador con extremo hexagonal y opción de fijación ranurada/top-slot
• Cuerpo y muelle: casquillo y muelle en acero inoxidable (acabado natural)
• Material del vástago: vástago/plunger en plástico
• Características superiores: ranuras en el extremo superior para fijación en agujero ciego o por la parte superior con herramienta de montaje
• Herramienta de montaje: requerida pero vendida por separado; cada SKU referencia un PN de herramienta
• Unidades: dimensiones en pulgadas
• Tamaños de rosca y rangos dimensionales disponibles: ver la lista de opciones de piezas para rosca, D1, L, H, T, T1, N, S y fuerzas de muelle F1/F2 por SKU
