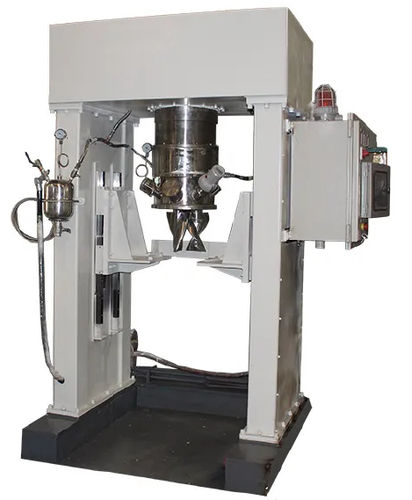

Mezcladora planetaria VK series

verticalbatchlíquido-sólido

Resumen
Las amasadoras verticales JCT para compuestos resina‑fibra emplean un eje de mezcla suspendido en la parte superior y una acción de amasado planetario con doble pala para lograr un amasado uniforme de resinas de alta viscosidad con elevados contenidos de fibra, minimizando la rotura de fibras. El diseño aísla sellos y cojinetes dinámicos de la zona de material para producción de alta pureza.

Aplicaciones y capacidades clave

• Gestiona fibras cortas (1–10 mm) con proporciones en peso de fibra superiores al 50 %.
• Gestiona fibras largas (30–50 mm) con proporciones en peso de fibra hasta el 50 %.
• Adecuado para composites de matriz polimérica reforzados con fibra de vidrio, carbono o aramida; aplicable también a matrices cerámicas o metálicas que requieran dispersión de fibras.

Detalles del producto
Los compuestos resina‑fibra combinan una matriz (resina, metal o cerámica) con una fase de refuerzo por fibras para proporcionar elevada resistencia específica, rigidez y estabilidad dimensional. La uniformidad de la distribución fibra‑matriz es crítica para la unión interfacial y el rendimiento del componente final. La serie VK aporta un control de cizallamiento 3D, inter‑desprendimiento y compresión para humedecer y dispersar las fibras de forma uniforme, preservando la longitud e integridad de las fibras. La capacidad de alto vacío y la camisa de control térmico facilitan la desgasificación y el procesamiento térmico preciso.

Parámetros del equipo (tabla)
Modelo | Dimensión H*L*W (mm) ; Peso ; Tamaño interior del barril D*H (mm) ; Volumen total (L) ; Volumen útil (L) ; Volumen mínimo (L) ; Potencia (kW) ; Velocidad pala pericéntrica (rpm) ; Velocidad pala telecéntrica (rpm) ; Velocidad de revolución (rpm) ; Juego (MM) ; Presión absoluta de vacío (kPa)
VK-10 | 2600*1600*1400 ; 2,5t ; 300*240 ; 16.9 ; 12 ; 2 ; 5.5 ; 0~25 ; 0~50 ; 0~6 ; 3±0,5 ; <1,5
VK-100 | 3200*2000*1600 ; 6t ; 600*480 ; 135 ; 100 ; 15 ; 22 ; 0~25 ; 0~50 ; 0~6 ; 4,5±0,5 ; <1,5
VK-500 | 4200*2500*2000 ; 12t ; 900*800 ; 500 ; 350 ; 60 ; 37 ; 0~22,5 ; 0~45 ; 0~6 ; 5,5±0,5 ; <1,5
VK-1000 | 5100*3000*2500 ; 24t ; 1200*1100 ; 1000 ; 600 ; 120 ; 45 ; 0~22,5 ; 0~45 ; 0~6 ; 6±1 ; <1,5
VK-2000 | 6000*4200*3000 ; 32t ; 1400*1300 ; 2000 ; 1200 ; 200 ; 55 ; 0~20 ; 0~40 ; 0~6 ; 7±1 ; <1,5
VK-3000 | 6500*4600*3400 ; 35t ; 1600*1500 ; 3000 ; 1800 ; 300 ; 75 ; 0~20 ; 0~40 ; 0~5 ; 8±1 ; <1,5
VK-5000 | 7300*5000*3600 ; 40t ; 1900*1800 ; 5000 ; 3000 ; 500 ; 110 ; 0~18 ; 0~36 ; 0~5 ; 9±1 ; <1,5

Ventajas de diseño

• Eje agitador montado en la parte superior: sellos y cojinetes dinámicos situados por encima del recipiente, fuera de la zona de contacto con el material, evitando contaminación o entrada de partículas de desgaste en la mezcla, apto para aplicaciones aeroespaciales y de semiconductores que requieren alta pureza.
• Trayectoria de amasado planetaria: cizallamiento 3D e inter‑desprendimiento generados por las palas que giran sobre su eje y orbitan el centro del recipiente, produciendo cizallamiento y compresión intensos.
• Suave con las fibras: holguras de cuchilla y perfil de cizallamiento optimizados para humedecer y dispersar eficazmente con mínima rotura de fibras.
• Desgasificación en alto vacío y control térmico con camisa: eliminación de burbujas y control de temperatura preciso mediante circulación de agua fría/caliente u aceite.

Características / especificaciones técnicas

• Serie: VK series (VK-10 a VK-5000).
• Arreglo: eje de mezcla suspendido superior; todos los sellos dinámicos y cojinetes fuera de la zona de mezcla.
• Principio de mezcla: configuración de doble pala planetaria que proporciona cizallamiento 3D y amasado completo.
• Diseñado para resinas de alta viscosidad con altas cargas de fibra, minimizando el daño a las fibras.
• Capacidad de vacío: presión absoluta típica < 1,5 kPa; puede operar a aproximadamente -0,098 MPa.
• Camisa de la cuba para control preciso de la temperatura.
• Rangos de juego, velocidades y potencias según modelo (ver tabla).
