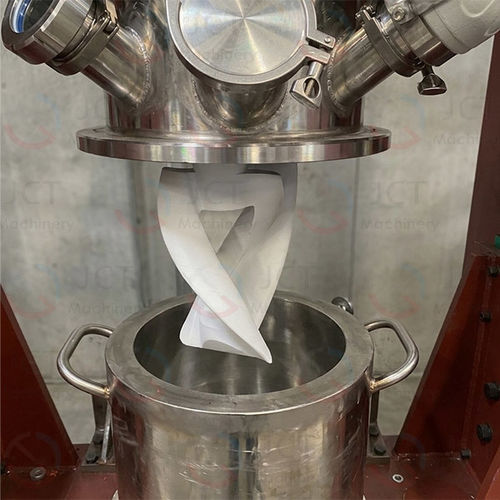

Mezcladora planetaria VK series

verticalcontinuabatch

Resumen del producto
El amasador vertical para materiales de interfaz térmica electrónicos es una solución de mezclado inteligente desarrollada por JCT para compuestos termoconductores de alta viscosidad y alto contenido de sólidos. El equipo está diseñado para resolver problemas de producción como viscosidades extremas, alta carga de relleno, sensibilidad a la temperatura, eliminación de burbujas, requisitos estrictos sobre contaminación metálica y aislamiento eléctrico.

Descripción del material y del proceso
Los materiales termoconductores para electrónica son compuestos poliméricos obtenidos mediante la dispersión uniforme de rellenos termoconductores en una matriz polimérica (por ejemplo, caucho de silicona). Se suministran como pastas, películas, almohadillas o compuestos sólidos e incluyen pastas térmicas, materiales de cambio de fase, pads térmicos y materiales aislantes termoconductores. La conductividad térmica final depende de la conductividad intrínseca del relleno, la carga de relleno y la dispersión uniforme.

Características clave

• Sistemas de accionamiento y sellado ubicados completamente por encima de la zona de material para garantizar aislamiento físico y riesgo cero de contaminación metálica.
• Capaz de procesar viscosidades extremadamente altas — hasta 20.000.000 cP.
• Recubrimientos ultra resistentes opcionales (carburo de tungsteno (WC), PTFE, nitruro de silicio) en palas e interior del cilindro para resistir la abrasión de rellenos duros preservando el aislamiento eléctrico.
• Acción de mezcla planetaria/pericéntrica que elimina zonas muertas y asegura una dispersión uniforme y consistencia del producto.
• Soporta cargas sólidas muy altas (hasta 96%) para maximizar la conductividad térmica del producto final.
• Múltiples recipientes de mezcla intercambiables para cambios rápidos, descarga fácil y limpieza eficiente.

Tabla de modelos (selección)
Columnas: Modelo | Dimensión H*L*W (mm) | Peso | Tamaño interior del barril D*H (mm) | Volumen total (L) | Volumen útil (L) | Volumen mínimo (L) | Potencia (kW) | Velocidad pale pericéntricas (rpm) | Velocidad pale telecéntricas (rpm) | Velocidad de revolución (rpm) | Juego (mm) | Presión absoluta de vacío (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Ventajas

• Mezclado sin disolventes para el compuesto a baja temperatura de materiales de alta viscosidad, reduciendo consumo energético y emisiones.
• Productos finales con mayor pureza y uniformidad en comparación con otros sistemas.
• Mezclado planetario que elimina zonas muertas y asegura dispersión homogénea de los rellenos.
• Permite aumentar la carga de relleno (hasta 96%) para mejorar la conductividad térmica.
• Alta eficiencia productiva con múltiples recipientes y descarga/limpieza sencillas para flujos por lotes o continuos.

Notas
Están disponibles paquetes opcionales de desgasificación/alto vacío y recubrimientos resistentes al desgaste personalizables para evitar contaminación metálica y preservar las propiedades de aislamiento eléctrico. JCT puede suministrar configuraciones a medida según los requisitos del proceso.

Especificaciones técnicas

• Viscosidad máxima procesable: hasta 20.000.000 cP.
• Designación de la serie: serie VK (modelos VK‑10 a VK‑5000).
• Recubrimientos de palas y barril: carburo de tungsteno (WC), PTFE (Teflón), nitruro de silicio.
• Accionamientos y sellos en contacto con el material: ubicados por encima de la zona de material para riesgo cero de contaminación metálica.
• Presión absoluta de vacío alcanzable: típicamente <1.5 kPa (dependiendo del modelo).
• Los rangos de velocidad de las palas (pericéntrica/telecéntrica/revolución) varían según el modelo — ver la tabla de modelos para los rangos en rpm.
• Dimensiones, pesos y potencias varían según el modelo (ver tabla).
• Diseñado para compuestos termoconductores de alto contenido de sólido (carga de relleno hasta 96%).
