Máquina de inserción para PCB de una o dos caras LMinline

SMTpara sistema autónomoen línea

Información del producto

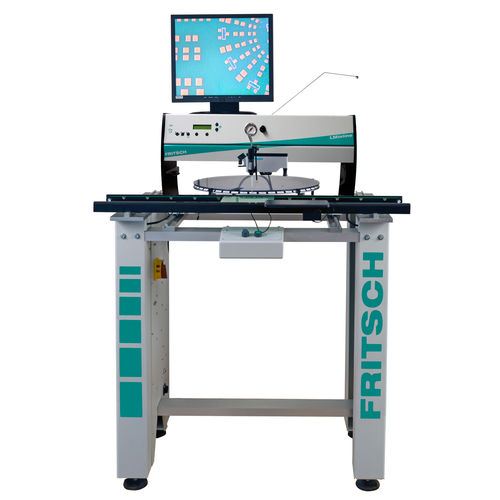

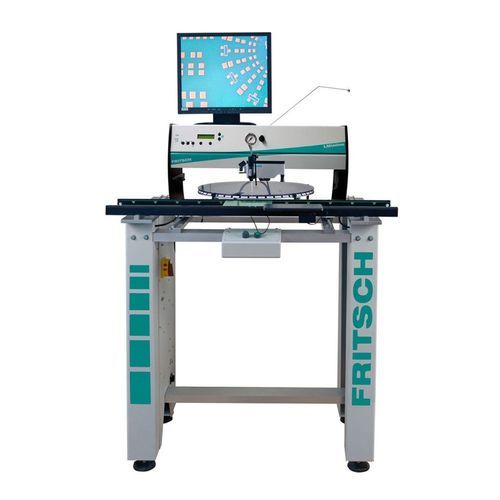

El LMinline es la combinación inteligente del probado manipulador LM901 y la cinta de inspección. Integrado en placeALL® smartLINE o como unidad independiente, permite realizar trabajos manuales de pre- o retrabajo en PCBs. En modo autónomo las placas pueden dosificarse y colocarse fácilmente. El PCB se transporta automáticamente mediante correas motorizadas hasta el área de montaje del LM. Mediante un botón, la unidad terminada puede enviarse al siguiente paso. El ajuste de ancho permite adaptar rápidamente el tamaño de placa.

Información detallada

• Detalles
• Alimentador

Especificaciones técnicas y comparativa de producto
LMinline | MP904
Dimensiones: 1000 x 800 x 1300 mm | Dimensiones máx.: 1200 x 730 x 480 mm
Tamaño máx. PCB: 800 x 300 mm | Tamaño máx. PCB: 340 x 240 mm
Área máx. de posicionamiento: 530 x 300 mm | Área máx. de posicionamiento: 340 x 240 mm

Características / especificaciones técnicas

• Integración del manipulador LM901 y la cinta de inspección
• Uso: integrado en placeALL® smartLINE para trabajos manuales de pre- o retrabajo en PCBs
• Versión autónoma: las placas pueden dosificarse y colocarse
• Transporte: correas motorizadas para el avance automático del PCB
• Transferencia: el producto terminado se envía al siguiente paso mediante un botón
• Ajuste: ajuste de ancho simple para adaptar el tamaño de placa
• Dimensiones (LMinline): 1000 x 800 x 1300 mm
• Tamaño máx. PCB (LMinline): 800 x 300 mm
• Área máx. de posicionamiento (LMinline): 530 x 300 mm
