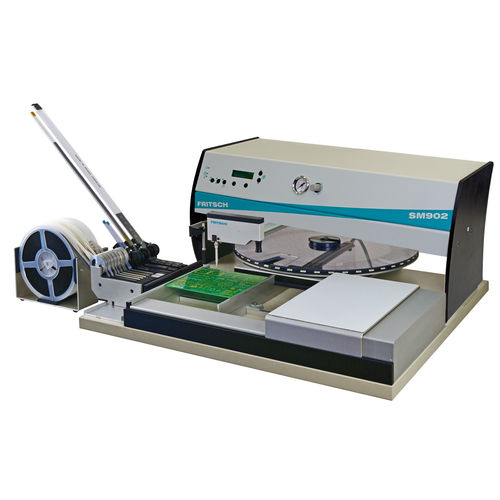

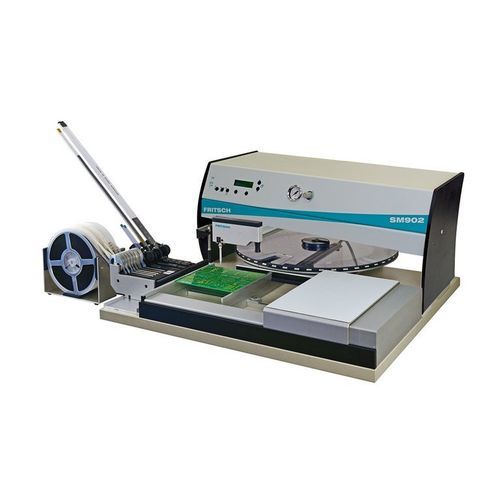

Máquina de inserción para PCB de una o dos caras SM902

SMTsemiautomática

Descripción del producto
El SM902 es un manipulador semiautomático de colocación SMD que muestra en un monitor las posiciones de recogida y colocación y guía al operario paso a paso. Sistemas de medida integrados permiten la verificación de la colocación, evitando la necesidad de leer el plano de montaje.

Opciones y actualizaciones
El SM902 admite las mismas opciones que el LM901. Puede actualizarse progresivamente a la funcionalidad SM902pro (pantalla LED, alimentadores automáticos, cabezal de recogida motorizado) para aumentar el rendimiento de montaje.

Especificaciones técnicas y comparativa
SM902 | SM902pro | SM902proXL
Tasa de colocación: 400 - 700 SMD/h | 500 - 800 SMD/h | 500 - 800 SMD/h
Dimensiones: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Tamaño máx. PCB: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Área máx. de colocación: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Espesor PCB: 0,5 mm hasta ~ 4 mm | 0,5 mm hasta ~ 4 mm | 0,5 mm hasta ~ 4 mm
Componentes: chip 0201 hasta 70 x 70 mm | chip 0201 hasta 40 x 40 mm | chip 0201 hasta 40 x 40 mm

Características clave / especificaciones técnicas

• Tasa de colocación: 400 - 700 SMD/h
• Dimensiones: 700 x 680 x 340 mm
• Tamaño máx. PCB: 550 x 310 mm
• Área máx. de colocación: 425 x 310 mm
• Espesor PCB: 0,5 mm hasta ~ 4 mm
• Componentes compatibles: chip 0201 hasta 70 x 70 mm
• Sistemas de medida integrados para verificación de la colocación
• Visualización en monitor de posiciones de recogida y colocación
• Guía al operario paso a paso
• Opciones compatibles con LM901
• Actualizable a SM902pro: pantalla LED, alimentadores automáticos, cabezal de recogida motorizado
