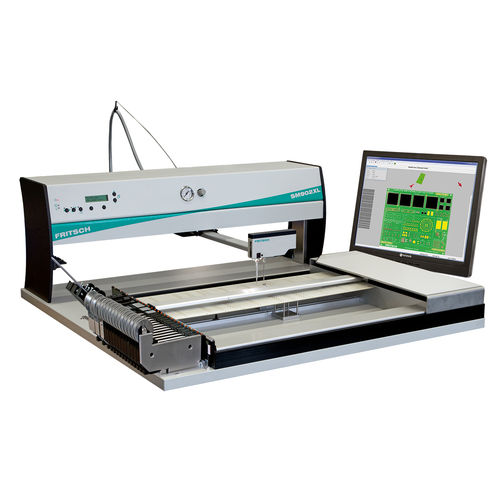

Máquina de inserción SMT SM902proXL

semiautomática

Información del producto
El SM902proXL es una máquina de colocación SMD semiautomática diseñada para aumentar el rendimiento de montaje, manteniendo un posicionamiento preciso y comodidad para el operario. A diferencia del SM902, el SM902proXL puede equiparse con alimentadores motorizados con indicadores LED y un sistema de dosificación automático para cola o pasta de soldadura. Durante el montaje, un ojo de posicionamiento guiado se desplaza automáticamente a la siguiente posición y señala dónde debe colocarse el componente; el operario introduce la clavija guía en el ojo para situar el componente. Las coordenadas de posición pueden definirse mediante importación directa de datos CAD o mediante teach-in manual.

Información detallada

• ALIMENTADOR
• Software
• Detalles

Especificaciones técnicas y comparativa de producto
SM902 | SM902pro | SM902proXL
Tasa de colocación: 400 - 700 SMD/h | 500 - 800 SMD/h | 500 - 800 SMD/h
Dimensiones: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Tamaño máximo PCB: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Área máxima de colocación: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Grosor PCB: 0,5 mm hasta ~4 mm | 0,5 mm hasta ~4 mm | 0,5 mm hasta ~4 mm
Componentes: chip 0201 hasta 70 x 70 mm | chip 0201 hasta 40 x 40 mm | chip 0201 hasta 40 x 40 mm
Precisión del ojo motorizado: | Precisión del ojo motorizado: 0,1 mm | Precisión del ojo motorizado: 0,1 mm

Características / Especificaciones técnicas

• Modelo: SM902proXL
• Tasa de colocación: 500 - 800 SMD/h
• Dimensiones (A x P x H): 900 x 880 x 340 mm
• Tamaño máx. PCB: 590 x 510 mm
• Área máx. de colocación: 575 x 435 mm
• Grosor PCB: 0,5 mm hasta ~4 mm
• Componentes soportados: chip 0201 hasta 40 x 40 mm
• Alimentadores motorizados con LED opcionales
• Sistema de dosificación automático opcional para cola o pasta de soldadura
• Ojo de posicionamiento guiado que se mueve automáticamente a la siguiente posición; el operario introduce la clavija guía en el ojo para colocar el componente
• Definición de posiciones mediante importación directa de CAD o teach-in manual
• Precisión del ojo motorizado: 0,1 mm
