Máquina de inserción para PCB de una o dos caras SM902pro

SMTcon dosificaciónautomática

Información del producto

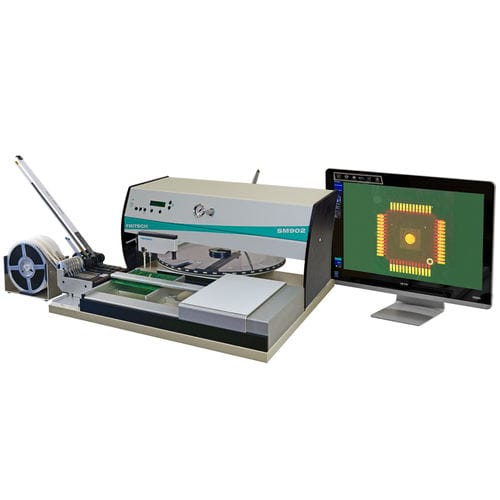

El SM902pro es una máquina pick-and-place SMT diseñada para garantizar seguridad de posicionamiento al 100 % y guía eficaz del operador. En comparación con el SM902, el SM902pro ofrece mayor rendimiento de montaje y puede equiparse opcionalmente con alimentadores motorizados con indicadores LED y un sistema automático de dosificación de pasta de soldar o pegamento.
Durante la colocación, el ojo se desplaza automáticamente a la siguiente posición y señala dónde debe colocarse el componente. El operador introduce el pasador guía en el ojo para situarse en la posición correcta. Las coordenadas de posición se pueden definir mediante importación directa de datos CAD o por aprendizaje manual.

Información detallada

• Detalles
• Software
• Alimentador

Especificaciones técnicas y comparación de productos
SM902 | SM902pro | SM902proXL
Rendimiento de colocación: 400 - 700 SMD/h | Rendimiento de colocación: 500 - 800 SMD/h | Rendimiento de colocación: 500 - 800 SMD/h
Dimensiones: 700 x 680 x 340 mm | Dimensiones: 700 x 680 x 340 mm | Dimensiones: 900 x 880 x 340 mm
Tamaño máximo de placa: 550 x 310 mm | Tamaño máximo de placa: 390 x 310 mm | Tamaño máximo de placa: 590 x 510 mm
Área máxima de colocación: 425 x 310 mm | Área máxima de colocación: 375 x 235 mm | Área máxima de colocación: 575 x 435 mm
Grosor PCB: 0,5 mm hasta ~4 mm | Grosor PCB: 0,5 mm hasta ~4 mm | Grosor PCB: 0,5 mm hasta ~4 mm
Componentes: chip 0201 hasta 70 x 70 mm | Componentes: chip 0201 hasta 40 x 40 mm | Componentes: chip 0201 hasta 40 x 40 mm
Precisión del ojo motorizado: — | Precisión del ojo motorizado: 0,1 mm | Precisión del ojo motorizado: —

Características / especificaciones técnicas

• Modelo: SM902pro
• Rendimiento de colocación: 500 - 800 SMD/h
• Dimensiones: 700 x 680 x 340 mm
• Tamaño máximo de placa: 390 x 310 mm
• Área máxima de colocación: 375 x 235 mm
• Grosor PCB: 0,5 mm hasta ~4 mm
• Rango de componentes: chip 0201 hasta 40 x 40 mm
• Precisión del ojo motorizado: 0,1 mm
• Opciones: alimentadores motorizados con indicadores LED; sistema automático de dosificación de pasta de soldar o pegamento
• Definición de posiciones: importación directa de datos CAD o aprendizaje manual
