Platina de posicionamiento XYZ FTH14
con motor linealeléctricalineal con servomotor

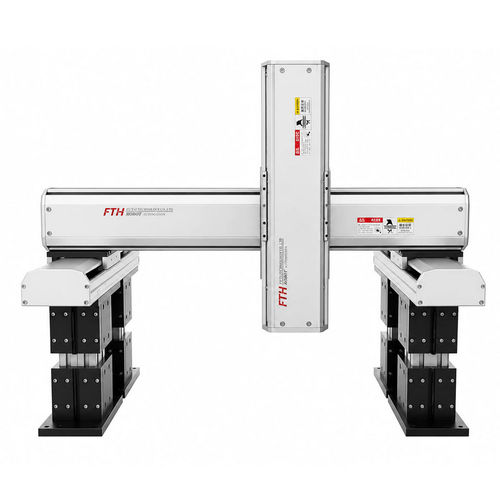

Platina de posicionamiento XYZ - FTH14 - FUYU Technology - con motor lineal / eléctrica / lineal con servomotor
Platina de posicionamiento XYZ - FTH14 - FUYU Technology - con motor lineal / eléctrica / lineal con servomotor
Platina de posicionamiento XYZ - FTH14 - FUYU Technology - con motor lineal / eléctrica / lineal con servomotor - imagen - 2
Platina de posicionamiento XYZ - FTH14 - FUYU Technology - con motor lineal / eléctrica / lineal con servomotor - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de FUYU Technology

Características

Orientación
XYZ
Tipo
con motor lineal, eléctrica, lineal con servomotor, servomotor
Número de ejes
multieje, 3 ejes
Otras características
de alta precisión, de alta velocidad, de carrera larga, modular, con controlador integrado, con codificador integrado, de husillo de bolas, con transmisión por correa, encapsulada
Carrera

Mín.: 50 mm
(1,969 in)

Máx.: 1.250 mm
(49,213 in)

Velocidad

Mín.: 0 m/s
(0 ft/s)

Máx.: 15.000 m/s
(49.212,6 ft/s)

Repetibilidad

0,02 mm
(0,00079 in)

Carga

Mín.: 10 kg
(22,05 lb)

Máx.: 110 kg
(242,51 lb)

Descripción

Breve descripción
La FTH14 es una unidad de transmisión básica para máquinas de grabado que integra husillo de bolas y guía lineal de alta precisión. Cuenta con una base elevada de aluminio (300 mm) y una estructura semicerrada que protege frente a polvo y virutas, reduciendo el mantenimiento hasta en un 60% y mejorando la fiabilidad y la rentabilidad.

Características generales
  • Unidad: FTH14
  • Estructura: semicerrada (resistente al polvo y virutas)
  • Base: aluminio elevada, 300 mm
  • Módulo lineal de doble vía disponible (ancho de cuerpo 14 cm) para funcionamiento más suave y alta estabilidad

Rendimiento y aplicaciones
El módulo está diseñado para tareas automáticas de posicionamiento, sujeción y transporte en ensamblaje electrónico, inyección/llenado de líquidos, soldadura por puntos, inserción y posicionamiento de placas de circuito impreso y manejo de obleas, entre otros.

Opciones de recorrido y personalización
Recorridos personalizables como ejemplo: eje X 300 mm, eje Y 700 mm, eje Z 300 mm. Rango de carrera disponible: 50 mm - 1250 mm. El sistema multieje puede componerse con varios módulos para alcanzar recorridos mayores.

Imágenes y material visual
Imágenes del producto disponibles en la ficha (vista principal y varias vistas adicionales).

Características / especificaciones técnicas
  • Serie: FTH14IS-H
  • Rango de carrera: 50 mm - 1250 mm
  • Ancho del módulo: 135 mm
  • Precisión de posicionamiento repetible (mencionada en ficha): ±0,01 mm (en texto introductorio)
  • Precisión de posicionamiento repetible (mencionada en lista de especificaciones): 0,02 mm
  • Pasos/avance (dirigir): 5 / 10 / 20 mm
  • Rango de velocidad (indicaciones de la ficha): 250 / 500 / 1000 mm/s²
  • Capacidad de carga horizontal: 110 / 90 / 40 kg
  • Capacidad de carga vertical: 30 / 25 / 10 kg
  • Ancho de cuerpo del módulo lineal dual-track (módulo dual): 14 cm
  • Propiedades adicionales: bajo nivel de ruido, alta capacidad de carga, ampliamente utilizado en el mercado internacional
