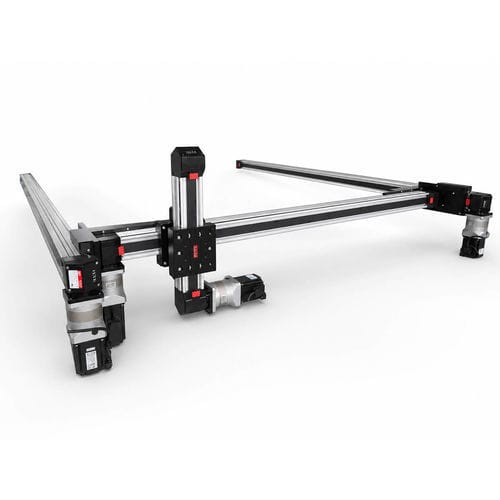

Módulo lineal para pórtico doble FPB80IS-VM

cartesiano

Breve descripción
FUYU Motion personalizó el módulo lineal de correa de doble eje FPB80 para la elevación vertical de máquinas expendedoras de pizza. Carga horizontal máxima 800G, velocidad sin carga 3000 mm/s. El reductor optimizado permite un funcionamiento vertical estable a 400 mm/s con una carga nominal de 10 kg, proporcionando una respuesta más rápida y mayor eficiencia de servicio. Los ejes dobles de alta rigidez proporcionan una elevación estable de la bandeja sin inclinación, evitando que los alimentos se deslicen o se vuelquen. Recorrido personalizado: Eje X 2100 mm, Eje Y 200 mm, Eje Z 1600 mm
Precisión de posicionamiento repetible: ±0,02 mm

Especificaciones resumidas

• Serie: FPB80IS-VM
• Rango de carrera: 100 mm - 3900 mm
• Precisión de posicionamiento (listado en ficha): 0,05 mm
• Velocidad máxima: 3000 mm/s
• Carga máxima (listado en ficha): 80 kg

Detalles adicionales de producto y sistema
El sistema de posicionamiento multieje puede componerse de varios módulos con un rango de carrera de 50 mm a 12000 mm, una precisión de posición de 0,02 mm a 0,2 mm y una capacidad de carga de 3 kg a 180 kg. Aplicaciones típicas: equipos médicos, líneas de productos de automatización, industria electrónica y equipos para industria alimentaria. FUYU ofrece una gama de productos de movimiento lineal que incluye actuadores de husillo de bolas, módulos accionados por correa, plataformas de posicionamiento XYZ, sistemas de pórtico, cilindros Sevo, guías lineales, pinzas eléctricas y controladores de movimiento multieje para robots cartesianos. La compañía dispone de múltiples derechos de propiedad intelectual y certificaciones industriales como ISO9001:2015, RoHS, CE, FCC y TUV.

Características / especificaciones técnicas

• Modelo / serie: FPB80IS-VM
• Recorrido personalizado comunicado: Eje X 2100 mm, Eje Y 200 mm, Eje Z 1600 mm
• Precisión de posicionamiento repetible (mencionada en texto): ±0,02 mm
• Precisión de posicionamiento (mencionada en lista): 0,05 mm
• Velocidad sin carga: 3000 mm/s
• Velocidad de funcionamiento estable vertical con reductor optimizado: 400 mm/s (con carga nominal de 10 kg)
• Carga horizontal indicada en texto: 800G
• Carga máxima indicada en ficha: 80 kg
• Rango de carrera por serie/sistema: 50 mm - 12000 mm (sistema multieje)
• Capacidad de carga del sistema: 3 kg - 180 kg
