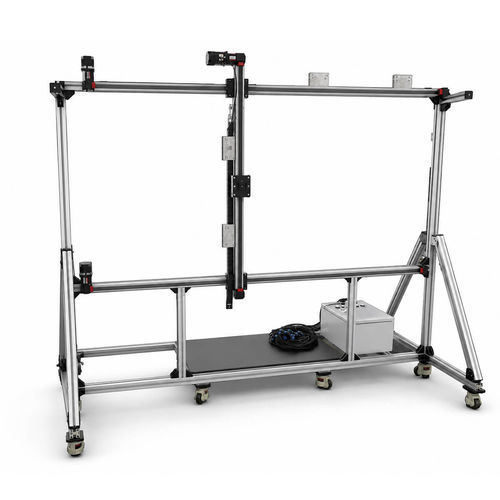

Platina de posicionamiento de pórtico FPB45IS-VIE

linealXYZmotorizada

Breve descripción
Módulo de pórtico FPB45 con correa de distribución de doble eje para plataformas de grabación con cámaras de movimiento. Los ejes gemelos de alta rigidez garantizan un movimiento suave y sin vibraciones para obtener imágenes nítidas. El sistema de transmisión por correa de alta velocidad y bajo nivel de ruido permite una conmutación de disparo flexible. Carrera ajustable con posicionamiento preciso mediante servomotor, carga estable de la cámara para tomas dinámicas de productos, seguimiento de vídeo corto y time-lapse industrial. Fácil montaje, solución profesional y rentable para el lanzamiento mediante sistema deslizante.

Dimensiones y precisión
Recorrido personalizado: Eje X 1400 mm, Eje Y 1000 mm
Precisión de posicionamiento repetible: ±0,02 mm

Resumen de características

• Serie: FPB45IS-VIE
• Rango de carrera: 100 mm-3900 mm
• Precisión de posicionamiento: 0,05 mm
• Velocidad máxima: 2000 mm/s
• Carga máxima: 15 kg

Parámetros generales del sistema
Precisión de posicionamiento (mm): ±0,05
Diámetro del tornillo tipo escalera (mm): 70
Tiempo de aceleración y desaceleración (S): 0,5

Servomotor de 400 W
Horizontal — Cargas (KG): 2, 4, 6, 8, 10, 12, 14, 15 — Velocidad máxima (mm/s): 2000 para todas las cargas
Vertical — Cargas (KG): 2, 4, 6, 8, 10 — Velocidad máxima (mm/s): 2000, 2000, 2000, 2000, 1500 respectivamente
Montaje lateral — Cargas (KG): 2, 4, 6, 8, 10 — Velocidad máxima (mm/s): 2000 para todas las cargas
Izado — Cargas (KG): 2, 4, 6, 8, 10 — Velocidad máxima (mm/s): 2000 para todas las cargas

Motor paso a paso 5756 (corriente de 4 A)
Horizontal — Cargas (KG): 2, 4, 6, 8, 10, 12, 14, 15 — Velocidad máxima (mm/s): 1000, 1000, 800, 800, 600, 600, 500, 500 respectivamente
Izado — Cargas (KG): 2, 4, 6, 8, 10 — Velocidad máxima (mm/s): 1000, 800, 800, 600, 400 respectivamente
Montaje lateral — Cargas (KG): 2, 4, 6, 8, 10 — Velocidad máxima (mm/s): 1000, 800, 800, 600, 400 respectivamente
Vertical — Cargas (KG): 1, 2, 3 — Velocidad máxima (mm/s): 800, 600, 300 respectivamente
dB: ≤65 dB

Características / especificaciones técnicas

• Modelo: FPB45IS-VIE
• Marca: FUYU
• Rango de carrera: 100 mm–3900 mm
• Recorrido personalizado ejemplo: Eje X 1400 mm, Eje Y 1000 mm
• Precisión de posicionamiento (genérica): 0,05 mm
• Precisión de posicionamiento repetible (ejemplo personalizado): ±0,02 mm
• Velocidad máxima (servomotor horizontal/vertical/lateral/izado): hasta 2000 mm/s
• Carga máxima: 15 kg
• Servomotor disponible: 400 W
• Motor paso a paso 5756 (4 A) con velocidades según tabla por carga
• Nivel de ruido: ≤65 dB
• Transmisión: correa de alta velocidad y bajo ruido
