Guía lineal de husillo de bolas FTH14FSK80FSK40IS-TM
compacta2 ejesde alta eficacia

Guía lineal de husillo de bolas - FTH14FSK80FSK40IS-TM - FUYU Technology - compacta / 2 ejes / de alta eficacia

Guía lineal de husillo de bolas - FTH14FSK80FSK40IS-TM - FUYU Technology - compacta / 2 ejes / de alta eficacia

Añadir a mis favoritos

Añadir al comparador

Más información en la página web de FUYU Technology

Características

Tecnología: de husillo de bolas
Otras características: de alta precisión, compacto, con servomotor, de gran rigidez, silenciado, con velocidad de desplazamiento elevada, 2 ejes, para gato eléctrico, de alta eficacia

Descripción

Breve descripción

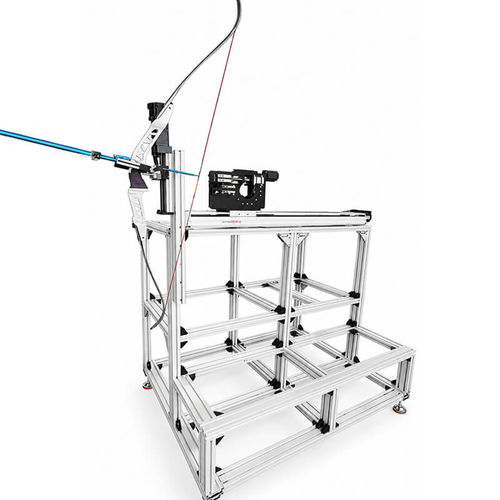

El probador de tiro con arco FTH14, FSK80 y FSK40 ha sido actualizado a la automatización. Dispone de mecanismos automáticos de encordado y liberación, permite sujeción automática, realización de ensayos cíclicos y recogida de datos para operaciones desatendidas.

Detalles del producto
Características principales: encordado y liberación automáticos; recorrido personalizado según modelo; capacidad para operaciones cíclicas y adquisición automática de datos.

Descripción técnica del módulo lineal
El módulo lineal de doble vía desarrollado por FUYU presenta un cuerpo de gran estabilidad y funcionamiento suave. Precisión de posicionamiento repetible alta y bajo nivel de ruido; diseñado para altas cargas y uso en aplicaciones de posicionamiento, sujeción y transporte en líneas automatizadas y equipos de ensamblaje electrónico.

Especificaciones y variantes

Modelos: FTH14, FSK80, FSK40 (serie indicada como FTH14FSK80FSK40IS-TM)
Carrera personalizada: FSK80 – 100 mm; FSK40 – 50 mm; FTH14 – 1300 mm
Rango de carrera (general): 50 mm – 1250 mm
Ancho del módulo / cuerpo: 14 cm (mencionado como ancho de cuerpo) / 135 mm (ancho de módulo)
Precisión de posicionamiento repetible: ±0,02 mm (módulo dual); se cita ±0,01 mm para posicionamiento en algunos modelos
Paso/avance (posible opción): 5 / 10 / 20 mm
Rango de velocidad (referencia): 250 / 500 / 1000 mm/s (valores indicativos)
Capacidad de carga horizontal (según configuración): 110 / 90 / 40 kg
Capacidad de carga vertical (según configuración): 30 / 25 / 10 kg

Aplicaciones
Uso habitual en equipos automáticos para tareas de posicionamiento, sujeción y transporte: ensamblaje electrónico, equipos de inyección y llenado de líquidos, equipos de soldadura por puntos, posicionamiento e inserción de placas de circuito impreso, manipulación de obleas y sistemas de sujeción en columnas.

caractéristiques / spécifications techniques

Series / Modelos: FTH14FSK80FSK40IS-TM
Carrera: 50 mm – 1250 mm (dependiendo del modelo)
Ancho del módulo: 135 mm (cuerpo mencionado también como 14 cm)
Precisión repetible: 0,02 mm (±0,02 mm)
Carreras específicas: FSK80 = 100 mm; FSK40 = 50 mm; FTH14 = 1300 mm
Velocidad de referencia: 250 / 500 / 1000 mm/s
Carga horizontal: 110 / 90 / 40 kg
Carga vertical: 30 / 25 / 10 kg
