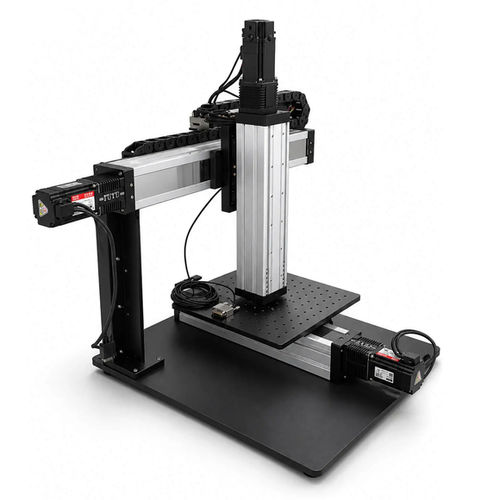

Platina de posicionamiento XYZ FSL80IS-LT

motorizadaeléctricamultieje

Descripción del producto
El enlace de tres ejes X/Y/Z permite la cobertura completa de la pieza para escaneo láser, medición de contornos e inspección de superficies. Una viga rígida de doble columna garantiza un movimiento estable. El eje Z permite un ajuste rápido de altura para distintos sensores y muestras, con repetibilidad de posicionamiento ±0,01 mm. La base multiorificio permite sujeción flexible de piezas de distintos tamaños. Carrera típica de la serie: 50–1050 mm, velocidad máxima 200 mm/s, carga máxima 70 kg.

Aplicaciones

• Escaneo láser y medición de contornos
• Inspección de superficies y control visual de calidad
• Mediciones de precisión y posicionamiento de sensores/herramientas en líneas automatizadas

Fabricante y certificaciones
FUYU Technology fabrica sistemas modulares de movimiento lineal: actuadores de husillo de bolas, módulos accionados por correa, etapas de posicionamiento XYZ, sistemas pórtico, cilindros servo, guías lineales, pinzas eléctricas y controladores de movimiento multieje para robots cartesianos. La empresa dispone de múltiples patentes y certificaciones como ISO9001:2015, RoHS, CE, FCC y TUV. Ofrece integración OEM y soluciones a medida.

Especificaciones técnicas

• Serie: FSL80IS-LT
• Rango de carrera: 50 mm – 1050 mm
• Repetibilidad / precisión de posición: ±0,01 mm (repetibilidad) / precisión de posición: 0,01 mm
• Velocidad máxima: 200 mm/s
• Carga máxima: 70 kg
• Estructura: enlace X/Y/Z con viga rígida de doble columna
• Base: base multiorificio para sujeción flexible de piezas
• Diseño modular: sistema configurable hasta 12000 mm; precisión y capacidad de carga según configuración
