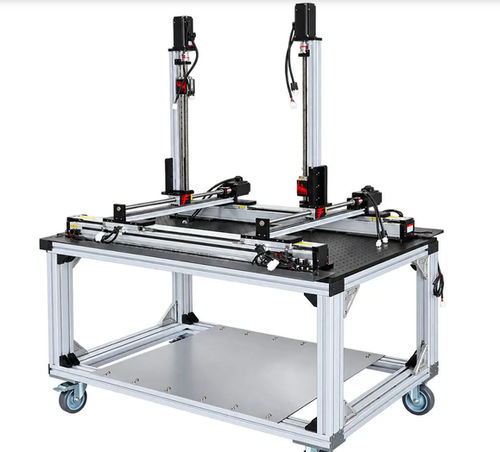

Platina de posicionamiento lineal FSK40IS-DV

XYZmotorizadacon motor lineal

Descripción breve
Esta plataforma de pruebas de 3 ejes con doble pórtico, diseñada para laboratorios universitarios, integra módulos de motor lineal en el eje X y husillo de bolas FsK40 en los ejes Y/Z. El sistema permite escaneado sin holgura, posicionamiento rígido y un diseño modular de placa base óptica para pruebas comparativas con doble sonda, caracterización de materiales, ensayos no destructivos y mapeo de campo.

Características principales

• Configuración: plataforma de pruebas multieje (3 ejes) con doble pórtico.
• Módulos: motor lineal en X; husillo de bolas FsK40 en Y/Z.
• Diseño óptico modular de placa base para ensayos comparativos de doble sonda.
• Escaneo sin holgura y posicionamiento rígido para mediciones repetibles.
• Aplicaciones: caracterización de materiales, ensayos no destructivos (NDT), mapeo de campo, investigación y pruebas educativas en entornos universitarios e industriales.
• Recorridos personalizables según requisito experimental.

Información adicional
El sistema multieje puede componerse de varios módulos con rangos de carrera y capacidades variables según la configuración solicitada; en la oferta genérica de sistemas se contemplan rangos de carrera desde 50 mm hasta 12000 mm, precisiones de posición desde 0,02 mm hasta 0,2 mm y capacidades de carga desde 3 kg hasta 180 kg.

Características / especificaciones técnicas

• Serie: FSK40IS-DV
• Recorrido personalizado de ejemplo: Eje X 600 mm, Eje Y 500 mm, Eje Z 500 mm
• Rango de carrera (serie): 50 mm - 1000 mm
• Precisión de posicionamiento (repetible indicada en ficha): ±0,02 mm
• Precisión de posicionamiento (valor listado): 0,03 mm
• Velocidad máxima: 255 mm/s
• Carga máxima: 25 kg
• Husillo de bolas compatible: G1204 / G1605 / G1610
• Configuración modular que admite personalización OEM y adaptación de carrera, precisión y capacidad de carga
