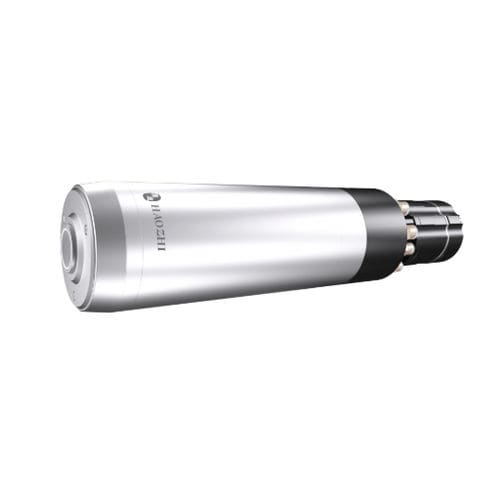

Husillo de grabado DGZX-08040

de fresadoHSK-E 25refrigerado por agua

Resumen
La versión DGZX-08040 está configurada para herramientas HSK-E25 (no ISO20). Combina una carcasa de Ø80 mm con rodamientos cerámicos y un motor asincrónico para alcanzar 40.000 rpm; indicada para máquinas compactas que requieren una interfaz HSK precisa. Se recomienda refrigeración por agua; el cambio de herramienta es neumático.

Especificaciones principales
Diámetro: φ80 mm
Velocidad máxima: 40.000 rpm
Potencia (S1): 4,0 kW
Potencia (S6 40%): 6,0 kW
Par (S1): 1,29 N·m
Par (S6 40%): 1,93 N·m
Interfaz herramienta: HSK E25
Tipo de rodamiento: Rodamientos de bolas cerámicas

Datos técnicos
Modelo: DGZX-08040 HSK-E25
Frecuencia máx.: 1333 Hz
Sistema motor: Asincrónico
Tensión nominal: 380 V
Corriente nominal S1 (100%): 8,2 A
Corriente nominal S6 (40%): 12,3 A
Caudal gas sello de aire: 50 ± 15 L/min (presión 0,15 MPa)
Refrigeración: Refrigeración por agua (recomendada), caudal 2–3 L/min (presión 0,25 MPa)
Sensor temperatura motor: KTY o PTC (opcional)
Cambio de herramienta: Cilindro neumático, presión 0,55–0,60 MPa
Velocidad de vibración: ≤ 0,8 mm/s
Peso: aprox. 8 ± 1 kg

Características / Especificaciones técnicas

• Modelo: DGZX-08040 HSK-E25
• Diámetro carcasa: φ80 mm
• Velocidad máxima: 40.000 rpm
• Interfaz herramienta: HSK E25
• Rodamientos: Rodamientos de bolas cerámicas
• Motor: Asincrónico
• Tensión nominal: 380 V
• Potencia continua S1 (100%): 4,0 kW
• Potencia intermitente S6 (40%): 6,0 kW
• Par S1: 1,29 N·m
• Par S6: 1,93 N·m
• Corriente nominal S1: 8,2 A; S6: 12,3 A
• Frecuencia máx.: 1333 Hz
• Refrigeración: Agua recomendada (2–3 L/min a 0,25 MPa)
• Caudal sello de aire: 50 ± 15 L/min (0,15 MPa)
• Sensor temperatura: KTY o PTC (opcional)
• Sistema cambio herramienta: Cilindro neumático (0,55–0,60 MPa)
• Vibración: ≤ 0,8 mm/s
• Peso: aprox. 8 ± 1 kg
