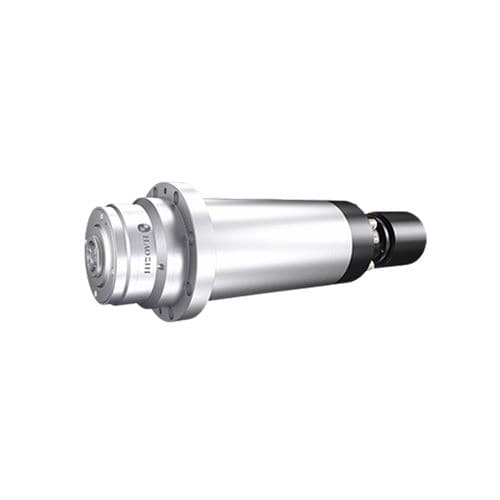

Husillo de grabado DGZX-12030

de fresadomotorizadoHSK

Resumen
La DGZX-12030 es un husillo de grabado con interfaz HSK-E40, 30.000 rpm, potencia continua S1 de 8,5 kW y par intermitente S6-40% de 12,15 N·m. Refrigeración por agua, rodamientos cerámicos híbridos y motor asincrónico permiten trabajos de grabado de precisión y fresado a alta velocidad en metales no ferrosos y materiales técnicos.

Resumen
Diámetro: Φ120 mm
Velocidad máxima: 30.000 rpm
Potencia (S1): 8,5 kW
Potencia (S6-40%): 12,75 kW
Par (S6-40%): 12,15 N·m

Características

• Interfaz de herramienta HSK-E40
• Rodamientos cerámicos híbridos
• Refrigeración por agua
• Cambio automático directo de herramienta
• Sistema de motor asincrónico

Aplicaciones
Grabado y fresado de precisión en metales no ferrosos, composites y plásticos técnicos. Adecuado para grabado CNC de alta velocidad, fabricación de moldes y micro-mecanizado.

Especificaciones técnicas

• Modelo: DGZX-12030／8.5E-KFPWVS
• Diámetro (mm): Φ120
• Velocidad máxima (rpm): 30.000
• Interfaz de herramienta: HSK E40
• Tipo de rodamiento: Rodamientos cerámicos híbridos
• Frecuencia máx. (Hz): 1000
• Sistema motor: Asincrónico
• Tensión (V): 380
• Potencia S1 100% (kW): 8,5
• Potencia S6 40% (kW): 12,75
• Par S1 100% (N·m): 8,1
• Par S6 40% (N·m): 12,15
• Corriente máx. (A): 77
• Cambio de herramienta: Cambio automático directo
• Presión aire cambio (MPa): 0,55–0,60
• Presión sello de aire (MPa): 0,15
• Flujo sello de aire (L/min): 45±15
• Sistema de refrigeración: Refrigeración por agua
• Caudal de refrigerante (L/min): 4–6
• Sensor temperatura motor: KTY
• Run-out estático (µm): ≤2
• Run-out dinámico (µm): ≤8
• Velocidad de vibración (mm/s): 0,8
• Material carcasa: Acero inoxidable
• Peso (kg): 27,5

Observaciones
Husillo HSK-E40 refrigerado por agua con rodamientos cerámicos híbridos y cambio automático directo. Comprobar presión de aire y caudal de refrigerante para la integración en máquinas CNC.
