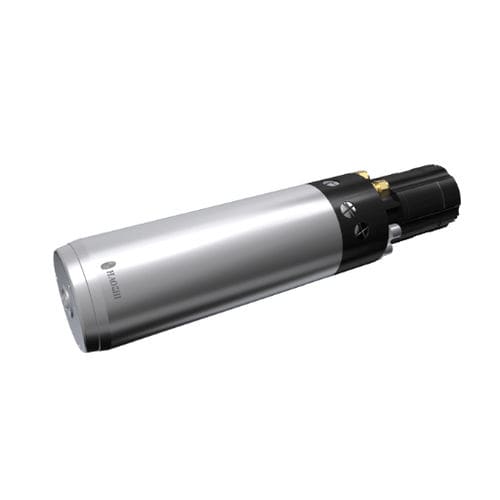

Husillo de grabado DGZX-08040

de fresadoISO 20refrigerado por agua

Descripción
El husillo de alta velocidad DGZX-08040 ISO20 incorpora interfaz de herramienta ISO20, cuerpo compacto Φ80 mm y velocidad máxima de 40.000 rpm. Proporciona 4,0 kW en servicio continuo (S1) y hasta 6,0 kW en servicio intermitente (S6 40%), monta rodamientos de bolas de cerámica y admite cambio neumático de herramienta, indicado para máquinas de grabado y fresado de alta velocidad.

Especificaciones rápidas
Diámetro: Φ80 mm
Velocidad máxima: 40,000 rpm
Potencia S1 (100%): 4.0 kW
Potencia S6 (40%): 6.0 kW
Par S1: 1.29 N·m
Par S6: 1.93 N·m

Datos técnicos
Interfaz de herramienta: ISO20
Tipo de rodamiento: Rodamiento de bolas de cerámica
Tipo de motor: Asíncrono
Tensión nominal: 380 V
Corriente nominal: S1 8.2 A / S6 12.3 A
Frecuencia máxima: 1333 Hz
Caudal de gas sello de aire: 50±15 L/min (0.15 MPa)
Refrigeración: Refrigeración por agua recomendada; caudal 2–3 L/min (0.25 MPa)
Sensor temperatura motor: KTY o PTC (opcional)
Cambio de herramienta: Cilindro neumático; presión 0.55–0.60 MPa
Velocidad de vibración: ≤0.8 mm/s
Peso: 8±1 kg

Instalación recomendada
Montar en máquinas diseñadas para herramientas ISO20 y cambio neumático. Proveer alimentación 380 V estable, aire regulado y circuito de agua según especificaciones. Seguir procedimientos de equilibrado y montaje para operación a altas RPM.

Aplicaciones
Grabado, fresado de alta velocidad, perfilado de PCB y mecanizados ligeros que requieren un husillo compacto de alto régimen con cambio neumático.

Características / especificaciones técnicas

• Modelo: DGZX-08040
• Diámetro: Φ80 mm
• Velocidad máxima: 40,000 rpm
• Interfaz herramienta: ISO20
• Tipo de rodamiento: Rodamiento de bolas de cerámica
• Potencia S1 (100%): 4.0 kW
• Potencia S6 (40%): 6.0 kW
• Par S1 (100%): 1.29 N·m
• Par S6 (40%): 1.93 N·m
• Tensión nominal: 380 V
• Corriente nominal S1: 8.2 A
• Corriente nominal S6: 12.3 A
• Refrigeración: Refrigeración por agua recomendada (2–3 L/min)
• Caudal gas sello de aire: 50±15 L/min (0.15 MPa)
• Cambio de herramienta: Cilindro neumático (0.55–0.60 MPa)
• Velocidad de vibración: ≤0.8 mm/s
• Peso: 8±1 kg
