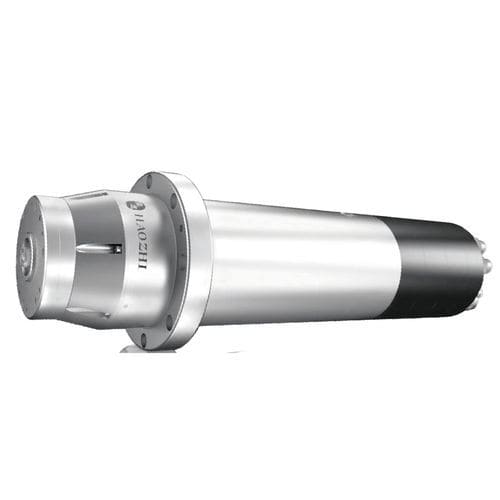

Husillo de grabado DGZX-10036/6.0

de acabadode fresadomotorizado

Resumen
El DGZX-10036/6.0D-KFPWVS es un husillo de grabado y fresado de alta velocidad con carcasa Φ100 y interfaz de herramienta HSK E32. Potencia continua S1 6,0 kW y velocidad máxima 36 000 rpm. Diseñado para acabado de precisión y grabado de alta velocidad en metales y materiales no metálicos en entornos industriales.

Características

• Mecanismo de brochado patentado: el mecanismo Haozhi ofrece una vida de cambio de herramienta ≥10 millones de ciclos, reducción de fuerza <10% y vibración ~30% menor frente a diseños tradicionales; fluctuación de vibración ≤10% durante la vida útil.
• Eficiencia y opciones de motor: disponible con motores asincrónicos de alta potencia mono- o doble bobinado y opciones de motor síncrono; lubricación por grasa u opción aceite-aire.
• Alta precisión: valores de excentricidad y precisión axial/dinámica adecuados para acabado de precisión (runout estático ≤2 µm; runout dinámico ≤8 µm; precisión axial dinámica ≤2 µm).
• Fiabilidad industrial: optimización estructural por simulación, pruebas completas y validación en campo para rendimiento estable en producción.

Parámetros
Modelo: DGZX-10036/6.0D-KFPWVS
Diámetro (carcasa): Φ100 mm
Velocidad máxima: 36 000 rpm
Interfaz herramienta: HSK E32
Tipo de rodamiento: Rodamientos cerámicos híbridos
Frecuencia máx.: 1 200 Hz
Sistema motor: Asincrónico (opciones disponibles)
Tensión: 380 V
Potencia salida S1 100%: 6,0 kW
Potencia salida S6 40%: 9,0 kW
Par S1 100%: 2,8 N·m
Par S6 40%: 4,3 N·m
Cambio de herramienta: Cambio directo automático (neumático)
Presión aire cambio: 0,55–0,60 MPa
Presión sellado de aire: 0,15 MPa
Caudal sellado de aire: 60 ± 20 L/min
Sistema de refrigeración: Refrigeración por agua
Caudal de refrigerante: 3–4 L/min
Sensor temperatura (motor): KTY (PTC opcional)
Runout estático: ≤2 µm
Runout dinámico: ≤8 µm
Velocidad de vibración: ≤0,8 mm/s
Material carcasa: Acero inoxidable
Peso: 17,5 kg

Especificaciones técnicas

• Modelo: DGZX-10036/6.0D-KFPWVS
• Diámetro carcasa: Φ100 mm
• Interfaz herramienta: HSK E32
• Velocidad máx.: 36 000 rpm
• Potencia S1: 6,0 kW ; S6: 9,0 kW
• Par S1: 2,8 N·m ; S6: 4,3 N·m
• Rodamientos: Cerámica híbrida
• Frecuencia máx.: 1 200 Hz
• Tensión nominal: 380 V
• Cambio de herramienta: Neumático directo (0,55–0,60 MPa)
• Caudal sellado de aire: 60 ± 20 L/min (0,15 MPa)
• Refrigeración recomendada: Agua (3–4 L/min)
• Sensor temperatura: KTY (PTC opcional)
• Runout est./din.: ≤2 µm / ≤8 µm
• Vibración: ≤0,8 mm/s
• Peso: 17,5 kg
