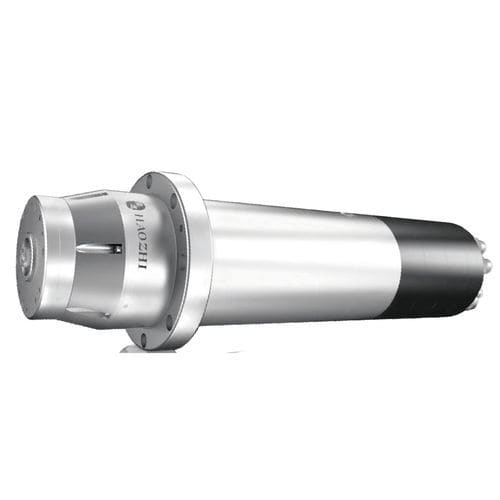

Husillo de grabado DGZX-10036/6.0 HSK

de acabadode fresadomotorizado

Presentación
La DGZX-10036 combina un cuerpo de 100 mm con una interfaz HSK-E32 y una velocidad máxima de 36 000 rpm. Su potencia continua de 6 kW y su estructura compacta de cambio automático de herramientas están diseñadas para aplicaciones de grabado de alta velocidad y acabado de precisión.

Especificaciones principales
Diámetro: Φ100 mm
Velocidad máxima: 36,000 rpm
Par motor (S1): 2.8 Nm
Par de torsión (S6-40%): 4.3 Nm
Potencia (S1): 6.0 kW
Potencia (S6): 9.0 kW

Características / especificaciones técnicas

• Modelo de husillo: DGZX-10036/6.0 HSK
• Diámetro: Φ100 mm
• La velocidad más alta: 36,000 rpm
• Interfaz de la herramienta: HSK E32
• Tipo de rodamiento: Rodamiento de bolas de cerámica
• Max. Frecuencia: 1,200 Hz
• Sistema motor: Motor asincrónico
• Tensión nominal: 380 V
• Potencia de salida S1 100%: 6.0 kW
• Potencia de salida S6 40%: 9.0 kW
• Par de salida S1 100%: 2.8 N · m
• Par de salida S6 40%: 4.3 N · m
• Corriente nominal S1 100%: 13 A
• Corriente nominal S6 40%: 10.5 A
• Caudal de gas del sello de aire: 60±20 L/min (Presión del aire 0.15 MPa)
• Sistema de refrigeración: Refrigeración por agua (recomendado)
• Caudal de refrigeración: 3-4 L/min (Presión del agua 0.25 MPa)
• Tipo de sensor de temperatura del motor: KTY o PTC (opcional)
• Cambio de herramienta: Cilindro de aire
• Presión de aire para cambio de herramienta: 0.55-0.60 MPa
• Velocidad de vibración: <0.8 mm / s
• Peso: 17 ± 1 kg
