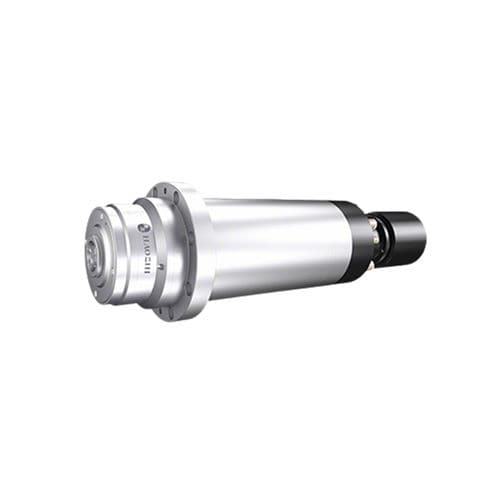

Husillo de grabado DGZX-12030／8.5E-KFPWVS

de fresadomotorizadoHSK

Descripción
El husillo de grabado DGZX-12030 incorpora una interfaz HSK-E40, una velocidad máxima de 30.000 rpm y una potencia continua S1 de 8,5 kW. Su par intermitente S6 alcanza 12,15 N·m; la refrigeración por agua y los rodamientos cerámicos híbridos permiten grabados y fresados de precisión en metales no ferrosos y materiales de ingeniería.

Parámetros clave
Diámetro: Φ120 mm
Velocidad máxima: 30000 rpm
Potencia (S1): 8,5 kW
Potencia (S6 40%): 12,75 kW
Par (S1): 8,1 N·m
Par (S6 40%): 12,15 N·m

Datos técnicos (resumen)
Modelo: DGZX-12030／8.5E-KFPWVS
Interfaz de herramienta: HSK E40
Tipo de rodamiento: Rodamientos cerámicos híbridos
Refrigeración: Refrigeración por agua
Carcasa: Acero inoxidable

Aplicaciones

• Grabado y fresado de precisión en metales no ferrosos
• Mecanizado de materiales compuestos y de ingeniería
• Integración en centros CNC con portaherramientas HSK E40

Características / especificaciones técnicas

• Modelo: DGZX-12030／8.5E-KFPWVS
• Diámetro (mm): Φ120
• Velocidad máxima (rpm): 30000
• Interfaz de herramienta: HSK E40
• Tipo de rodamiento: Rodamientos cerámicos híbridos
• Frecuencia máx. (Hz): 1000
• Sistema motor: Asincrónico
• Tensión (V): 380
• Potencia salida S1 100% (kW): 8,5
• Potencia salida S6 40% (kW): 12,75
• Par S1 100% (N·m): 8,1
• Par S6 40% (N·m): 12,15
• Corriente máx. (A): 77
• Cambio de herramienta: Cambio automático directo (presión de aire 0,55–0,60 MPa)
• Presión de sellado de aire (MPa): 0,15
• Flujo de sellado de aire (L/min): 45 ± 15
• Sistema de refrigeración: Refrigeración por agua (caudal 4–6 L/min)
• Sensor de temperatura motor: KTY
• Desviación estática: ≤ 2
• Desviación dinámica: ≤ 8
• Velocidad de vibración (mm/s): 0,8
• Material de carcasa: Acero inoxidable
• Peso (kg): 27,5
