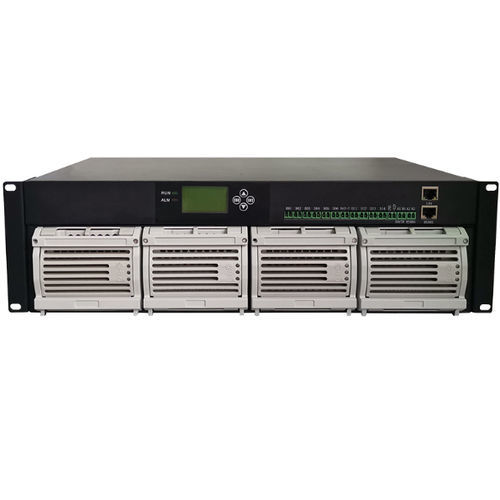

Alimentación eléctrica 3U VT-220 / 48-200AS

DCreguladade salida simple

Descripción
Entrada AC: 176 VAC – 280 VAC. Salida DC: 40 VDC – 60 VDC. Dimensiones: 482 × 410 × 132 mm (19" 3U). Peso: 21 kg. Garantía: 2 años.

Resumen
El VT-220/48-200AS es un sistema rectificador DC modular de grado telecom para montaje en rack de 19 pulgadas. Su arquitectura modular permite escalar la potencia añadiendo o retirando módulos rectificadores e incluye módulos de monitorización para la supervisión del sistema. Diseñado para aplicaciones de comunicaciones y sistemas industriales de alimentación, el sistema suministra potencia de carga y proporciona corriente de flotación y de igualación para baterías en operación normal. Los rectificadores admiten operación en paralelo y reparto de corriente para redundancia y expansión de capacidad.

Parámetros técnicos (tabla)
Model: VT-220 / 48-200AS
Medio ambiente - Temperatura de funcionamiento: -40°C ~ 55°C
Medio ambiente - Temperatura de almacenamiento: -40°C ~ 70°C
Medio ambiente - Humedad relativa: ≤ 90% RH (30°C)
Medio ambiente - Altitud: ≤ 2000 m (reducción por encima de 2000 m)
Entrada AC - Sistema de entrada AC: L＋N＋PE / 220 VAC
Entrada AC - Rango de tensión de entrada: 176 VAC ~ 280 VAC
Entrada AC - Frecuencia AC de entrada: 45 Hz ~ 65 Hz
Entrada AC - Corriente máxima de entrada: ≤ 51.13 A
Entrada AC - Factor de potencia: ≥ 0.99
Salida DC - Tensión nominal de salida: 48 VDC
Salida DC - Tensión de salida nominal: 53.5 VDC
Salida DC - Capacidad de salida nominal: 12,000 W
Salida DC - Tensión de salida: 40 VDC ~ 60 VDC
Salida DC - Corriente de salida DC: 0 ~ 50 A (tensión de salida 48 V)
Salida DC - Precisión del punto de ajuste de tensión: ≤ 1%
Salida DC - Eficiencia: ≥ 93.2%
Salida DC - Ruido (pico a pico): ≤ 200 mV (0 ~ 20 MHz)
Salida DC - Ruido ponderado: ≤ 2 mV (300 Hz ~ 3400 Hz)
Alarma & Protección Entrada AC - Punto de alarma sobretensión AC: Predeterminado: 280 VAC ± 5 VAC*
Alarma & Protección Entrada AC - Punto de alarma subtensión AC: Predeterminado: 176 VAC ± 5 VAC
Alarma & Protección Entrada AC - Diferencia de recuperación protección sobretensión AC: Predeterminado: 295 VAC ± 5 VAC
Alarma & Protección Entrada AC - Punto de protección subtensión AC: Predeterminado: 180 VAC ± 5 VAC*
Alarma & Protección Salida DC - Punto de alarma sobretensión DC: Predeterminado: 58 VDC ± 0.5 VDC*
Alarma & Protección Salida DC - Punto de alarma subtensión DC: Predeterminado: 45 VDC ± 0.5 VDC*
Alarma & Protección Salida DC - Punto de protección sobretensión DC: Predeterminado: 60 VDC ± 0.5 VDC*
Alarma & Protección Salida DC - LLVD: Predeterminado: 44 VDC ± 0.5 VDC*
Alarma & Protección Salida DC - BLVD: Predeterminado: 45 VDC ± 0.5 VDC*
Rectificador - Reparto de carga: operación en paralelo con reparto de corriente; desequilibrio mejor que ±5% de la corriente de salida nominal
Rectificador - Reducción por entrada (a 45°C): 100% de potencia con entrada ≥ 154 VAC; capacidad de 300 W si la entrada < 154 VAC; parada de redresores a 85 VAC

Especificaciones técnicas

• Model: VT-220 / 48-200AS
• Dimensiones (A×P×A): 482 × 410 × 132 mm
• Peso: 21 kg
• Tensión de salida nominal: 48 VDC
• Tensión de salida nominal: 53.5 VDC
• Rango de tensión de salida: 40 VDC – 60 VDC
• Capacidad de salida nominal: 12,000 W
• Rango de tensión de entrada: 176 VAC – 280 VAC
• Frecuencia de entrada: 45 Hz – 65 Hz
• Corriente máxima de entrada: ≤ 51.13 A
• Factor de potencia: ≥ 0.99
• Eficiencia: ≥ 93.2%
• Temperatura de funcionamiento: -40°C – 55°C
• Temperatura de almacenamiento: -40°C – 70°C
• Humedad relativa: ≤ 90% RH (30°C)
• Altitud: ≤ 2000 m (reducción por encima de 2000 m)
• Ruido (pico a pico): ≤ 200 mV (0 – 20 MHz)
• Ruido ponderado: ≤ 2 mV (300 Hz – 3400 Hz)
• Protecciones/alertas: puntos de alarma/protección sobretensión y subtensión AC/DC (ver parámetros técnicos)
