Cargador/ondulador solar VT-HF48S220V-5KVA

fuera de redhíbridotodo en uno

Introducción
El VOITA VT-HF48S220V-5KVA es un inversor/cargador híbrido que combina un inversor de onda sinusoidal pura, un cargador solar MPPT integrado y un cargador de baterías AC para proporcionar energía de respaldo con capacidad UPS en un equipo compacto. La pantalla LCD frontal permite configurar parámetros (corriente de carga, prioridad AC/solar, umbrales de tensión) y ofrece operación sencilla mediante botones.

Características clave

• Inversor de onda sinusoidal pura con función de arranque en frío y operación sin batería
• Controlador solar MPPT integrado (rango MPPT 120–450 Vdc; Voc PV máx. 500 V)
• Rangos de tensión de entrada y corriente de carga configurables vía LCD
• Prioridad cargador AC/solar seleccionable; compatible con red eléctrica o generador
• Reinicio automático al recuperar la red y protecciones completas (sobrecarga, sobretemperatura, cortocircuito)
• Comunicaciones: RS485, RS232; contacto seco opcional y puerto de comunicación paralelo en modelos paralelos

Especificaciones técnicas

• Modelo: VT-HF48S220V-5KVA
• Marca: VOITA
• Entrada DC: 48 VDC (nominal)
• Salida inversor: 220VAC, 50Hz (configurable 50/60Hz); potencia nominal: 5kVA / 5kW; onda sinusoidal pura
• Eficiencia: >95% (modo línea); eficiencia pico del inversor 94%
• Dimensiones (spec corta): 482 × 290 × 113 mm, peso neto 13 kg; spec general: 438 × 438 × 130,8 mm, peso neto 14 kg
• Color: Blanco; Certificación de seguridad: CE

Parámetros de funcionamiento

• Modo línea: entrada nominal 230Vac; umbrales de pérdida baja/retorno/alta configurables (ej. umbrales UPS: 170/180/280 Vac)
• Modo inversor: regulación de salida ±5%; frecuencia 50/60Hz; capacidad de sobretensión 2× potencia nominal durante 5 s; protección contra sobrecarga: 5 s @ ≥150% carga; 10 s @ 110–150%
• Modo carga: corriente máxima combinada PV+AC 100 A; corriente máxima de carga AC 60 A; algoritmo de carga en 3 pasos con puntos bulk/flotación/sobrecarga (Flooded 58,4V / AGM 56,4V / Flotación 54V / Sobrecarga 63V)
• Entrada solar: potencia PV nominal 5.500 W; rango MPPT 120–450 Vdc; Voc PV máx. 500 V; corriente PV entrada máx. 18 A; corriente máxima de carga PV 100 A

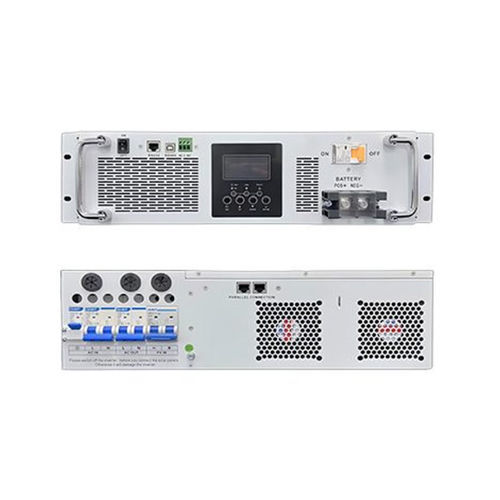

Comunicaciones y panel frontal

• Pantalla LCD con indicadores de estado/carga/fallo; botones de función e interruptor
• Entradas/salidas AC, entrada PV, entrada de batería y disyuntor de batería; punto de tierra
• Puertos RS232, RS485 y de comunicación paralela (modelos paralelos); contacto seco opcional

Aplicaciones y arquitectura del sistema

• Diseñado para energía fuera de red y respaldo en pequeños comercios, telecomunicaciones, equipos remotos y aplicaciones industriales
• Compatible con arreglos PV y generador opcional; operación en paralelo disponible para mayor capacidad

Entorno y protecciones

• Temperatura de funcionamiento: -10°C a 55°C; almacenamiento: -15°C a 60°C; humedad 5–95% HR (sin condensación)
• Protecciones: sobrecarga, sobretemperatura, cortocircuito y protección de cortocircuito de salida (disyuntor/electrónica)
