Convertidor DC/DC de aumento de tensión

de alta potenciareguladode rack

Descripción del producto

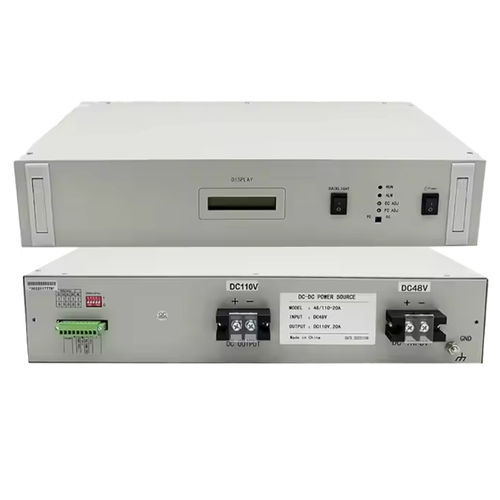

El convertidor DC-DC elevador en rack VOITA está diseñado para sistemas industriales y de comunicación que requieren aumento estable de tensión continua. Puede funcionar de forma independiente o en paralelo con compartición automática de corriente. Montaje en rack 2U 19 pulgadas, alta eficiencia y compatibilidad electromagnética controlada.

Especificaciones básicas

• Entrada DC: 48 VDC (modelo típico)
• Salida DC (ejemplo): 220 VDC (la serie admite DC220V / DC110V / DC48V / DC24V según el modelo)
• Corriente de salida: 10 A (disponible también en 20 A y otras potencias)
• Rango de entrada admisible (modelos 48V): 43 V – 56,7 V
• Puerto de señal: RS485 (opcional)
• Factor de forma: 2U, montaje en rack 19 pulgadas

Características técnicas

• Protección contra sobretensión, sobrecorriente y cortocircuito
• Protección por alta temperatura
• Compartición automática de corriente para operación en paralelo
• RS485 opcional con monitorización en tiempo real
• Contacto seco 4 vías opcional: estado de salida, tensión de salida anómala, temperatura interna, bajo voltaje de batería

Notas operativas

• Siga el manual del fabricante para la instalación y el uso.
• Observe la polaridad correcta al conectar entradas/salidas DC.
• Asegure una conexión a tierra adecuada para evitar descargas y daños al equipo.
• Evite sobrecargas continuas para prevenir fallos.
• Conserve el manual para mantenimiento y resolución de problemas.

Índice técnico seleccionado
Eficiencia: ≥85% (tabla); Eficiencia a plena carga: ≥90%
Tolerancia OCP: ±5% nominal
Tasa de cambio carga/fuente: ≤±0,5%
Coeficiente térmico: 150 PPM/℃
Ripple pico Vpp ≤ 100 mV; ripple conmutación Vpp ≤ 60 mV; ruido ≤ 1 mV
Temperatura de operación: 0–45℃; Humedad: ≤95% HR sin condensación; Altitud: ≤2000 m
Hi-pot: DC 2500 V; Corriente de fuga: < 10 mA

Puntos de protección de subtensión/sobretensión de entrada
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

Rangos y valores por defecto de carga flotante/igualación
Rango ajuste carga flotante: DC220V 180–230V; DC110V 99–132V; DC48V 43–56,7V; DC24V 22–27,6V
Valores flot por defecto: DC220V 220V; DC110V 121V; DC48V 52,8V; DC24V 26,4V
Rango ajuste igualación: DC220V 192–245V; DC110V 110–132V; DC48V 48–57,6V; DC24V 24–29,8V
Valores igualación por defecto: DC220V 227V; DC110V 127V; DC48V 56,4V; DC24V 28,2V
Punto de protección tensión de salida: ejemplos DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

Definición de puertos (panel trasero)
Entrada DC: DC input+ / DC input-
Salida DC: DC output+ / DC output-
Interruptor giratorio: codificación binaria B0–B3 (direcciones 0–15)
Conector 9 pines: RS485 A / B
Contactos secos de fallo: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
Interfaz de compartición de corriente: SH+ / SH- (para operación en paralelo)

Paso de arranque (resumen)

• Conectar la salida DC a la carga.
• Conectar la entrada DC respetando la polaridad.
• Conectar RS485 si se requiere comunicación.
• Encender el interruptor de alimentación para iniciar la unidad.

Mantenimiento y resolución de fallos (resumen)

• Tensión de salida incorrecta: ajustar el potenciómetro de flotación/igualación.
• Indicador de fallo activo: comprobar batería/salida por descarga, cortocircuito o sobrecorriente.
• Salida presente pero carga sin alimentación: inspeccionar el cableado de salida.
• Salida inestable: verificar la tensión de entrada y ausencia de sobrecarga.
• Sin salida: comprobar cableado de salida, fusible de entrada y suministro.

Especificaciones técnicas

• Marca: VOITA
• Familia de modelos: Rack Mount DC Step up Converter (opciones DC220V / DC110V / DC48V / DC24V)
• Entrada DC nominal: 48 VDC (típico)
• Rango entrada admisible (48V): 43–56,7 V
• Salida DC nominal (ejemplo): 220 VDC
• Corriente de salida: 10 A (ejemplo) — también disponible en 20 A
• Comunicación: RS485 (opcional)
• Dimensiones: 2U, montaje en rack 19 pulgadas
• Eficiencia: ≥85% (tabla); plena carga ≥90%
• Protecciones: OVP, OCP, cortocircuito, alta temperatura
• Operación en paralelo: compartición automática de corriente (SH+/SH-)
• Entorno: 0–45℃; Humedad ≤95% HR sin condensación; Altitud ≤2000 m
• Seguridad: Hi-pot DC2500V; Corriente de fuga <10 mA
