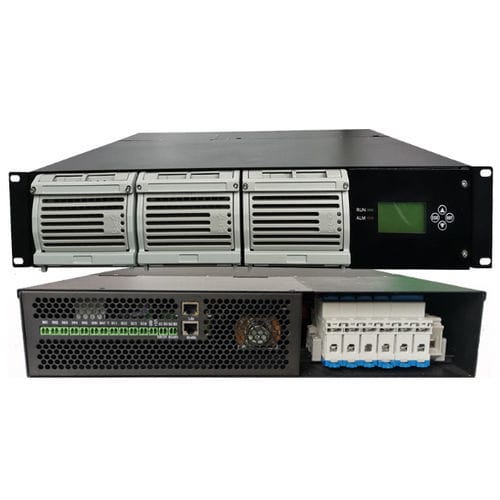

Alimentación eléctrica rack de 19" VT-220 / 48-150AS

AC/DCreguladade salida simple

Descripción
Los sistemas rectificadores telecom cuentan con un diseño modular avanzado que hace el conjunto compacto, pero capaz de suministrar la potencia necesaria para cumplir los requisitos de los sistemas de Comunicaciones y Energía. El sistema consta de uno o varios módulos rectificadores y módulos de monitorización. En condiciones normales, el sistema suministra la potencia de carga, la corriente de flotación de batería y la corriente de ecualización de batería.

Características principales

• Entrada AC: L+N+PE/220Vac
• Tensión de salida CC: 40VDC ~ 59VDC
• Garantía: 2 años
• Modelos, tamaño y peso:
  • 220/48-50A: 482*380*88mm / 12.5KG
  • 220/48-100A: 482*380*88mm / 12.5KG
  • 220/48-150A: 482*380*88mm / 15KG

Parámetros técnicos (tabla)
Modelo: VT-220/48-150AS
Entorno de trabajo - Temperatura de funcionamiento: -5°C ~ 45°C
Temperatura de almacenamiento: -40°C ~ 70°C
Humedad relativa: ≤ 90%RH (30°C)
Altitud: ≤ 2000m
Nivel de sobretensión: Nivel II
Nivel de contaminación: Nivel II
Otros: No polvo conductor ni gas corrosivo. Sin posibilidad de explosión

Entrada AC - Entrada AC: L＋N＋PE/220Vac
Redes aplicables: TN, TT
Rango de tensión de entrada: 85Vac ~ 300Vac
Frecuencia de entrada: 45Hz ~ 65Hz
Corriente máxima de entrada: ≤ 33A
Factor de potencia: ≥ 0.99

Salida CC - Tensión de salida normal: 48Vdc
Tensión de salida nominal: 53.5Vdc
Rango de tensión de salida: 40Vdc ~ 59Vdc
Corriente de salida: 0 ~ 150A (tensión de salida 53.5V)
Precisión de tensión: ≤ 1%
Eficiencia: ≥ 94%
Ruido (pico a pico): ≤ 200mV (0 ~ 20MHz)
Ruido ponderado: ≤ 2mV (300Hz ~ 3400Hz)

Alarma y protección entrada AC - Punto de alarma sobrevoltaje entrada AC: Predeterminado: 280Vac ± 5Vac, configurable vía monitor
Alarma subtensión entrada AC: Predeterminado: 90Vac ± 5Vac, configurable vía monitor
Recuperación protección sobrevoltaje entrada AC: Predeterminado: 295Vac ± 5Vac
Punto de protección subtensión entrada AC: Predeterminado: 90Vac ± 5Vac, configurable vía monitor

Alarma y protección salida CC - Punto de alarma sobrevoltaje salida CC: Predeterminado: 29Vdc ± 0.5Vdc, configurable vía monitor
Punto de alarma subtensión salida CC: Predeterminado: 21Vdc ± 0.5Vdc, configurable vía monitor
Punto de protección sobrevoltaje salida CC: Predeterminado: 29.0Vdc ± 0.5Vdc, configurable vía monitor
LLVD: Predeterminado: 22Vdc ± 0.5Vdc, configurable vía monitor
BLVD: Predeterminado: 21Vdc ± 0.5Vdc, configurable vía monitor

Especificaciones

• Modelo: VT-220/48-150AS
• Entrada AC: L+N+PE / 220Vac
• Rango de tensión de entrada: 85Vac ~ 300Vac
• Frecuencia de entrada: 45Hz ~ 65Hz
• Corriente máxima de entrada: ≤ 33A
• Factor de potencia: ≥ 0.99
• Tensión de salida CC normal: 48Vdc
• Tensión de salida nominal: 53.5Vdc
• Rango de tensión de salida CC: 40Vdc ~ 59Vdc
• Corriente de salida: 0 ~ 150A (a 53.5V)
• Precisión de tensión: ≤ 1%
• Eficiencia: ≥ 94%
• Ruido (pp): ≤ 200mV (0 ~ 20MHz); Ruido ponderado ≤ 2mV (300Hz ~ 3400Hz)
• Temperatura de funcionamiento: -5°C ~ 45°C
• Temperatura de almacenamiento: -40°C ~ 70°C
• Humedad relativa: ≤ 90%RH (30°C)
• Altitud: ≤ 2000m
• Dimensiones (todas las variantes): 482*380*88mm
• Peso: 220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• Garantía: 2 años
