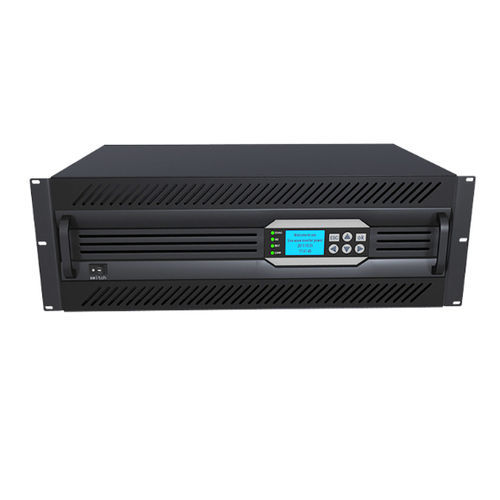

Variador de alta frecuencia monofásico VT-HF48S220-8KVA

en bastidorrack de 19"4U

Breve descripción

• Inversor de corriente CC 48V 8000VA de onda sinusoidal pura
• Entrada: DC 48V batería y Bypass AC 220V
• Salida nominal: AC 220V / 50HZ, 6400W
• Dimensión: 482mm*176mm*470mm (caja 4U)
• Garantía: 2 años

Descripción

• Salida de onda sinusoidal verdadera (T.H.D < 3%)
• Gran pantalla LCD digital de 128×64 para información de datos; pantalla de 4 LED para estado de funcionamiento
• Caja estándar de montaje en rack de 19"
• 5 rutas de contacto seco para señales del sistema (fallo de entrada de CC, fallo de entrada de CA, información de sobrecarga, información de derivación y fallo de salida)

Función

• Comunicación RS232 y RS485; puerto de comunicación SNMP opcional
• Autotest de encendido; arranque suave de la salida
• Alarma acústica y visual
• Registra mensajes de alarma históricos que se pueden consultar
• Supervisión en tiempo real del estado de funcionamiento del sistema

Características

• Función de conmutación automática: DC a AC, bypass AC; transferencia < 5ms
• By-pass AC 220V filtrado de entrada
• Reinicio automático cuando AC o DC se está recuperando
• Ventilador automático controlado por temperatura
• Regulador de voltaje incorporado para estabilizar el voltaje AC
• Protecciones: protección contra carga corta, protección contra sobrecarga, protección contra sobretensión/subtensión de la batería, sobrecorriente, sobretemperatura
• Funcionamiento desatendido: el sistema cambia automáticamente para proporcionar alimentación de CA a la carga entre la entrada de CC y la entrada de CA

Parámetros técnicos (tabla)Modelo: VT-HF48S220-8KVA ENTRADA CC - Tensión nominal de entrada (Vcc): 48V Corriente nominal de entrada (A): 167A Rango de entrada CC (Vcc): 40-60V Corriente de ruido reflejado: ≤10% ENTRADA DE BYPASS CA - Rango de tensión de bypass (Vca): 270V-170V (±10V) Corriente nominal de entrada (A): 36,4A SALIDA CA - Capacidad (VA): 8000VA Capacidad nominal de salida (W): 6400W Tensión y frecuencia de salida: 220Vac 50Hz/60Hz Corriente de salida (A): 29,1A Precisión de tensión (V): 220±1.5% Precisión de frecuencia (Hz): 50±0,1% o 60±0,1% Forma de onda: Onda sinusoidal pura THD: ≤3% (carga de línea) Tiempo de respuesta dinámica: 5% (carga 0←→100%) Factor de potencia (PF): 0.8 Capacidad de sobrecarga: 100%-120% 60s; 121%-150% 10s Eficiencia del inversor (carga de línea del 80%): ≥85% Inversor ↔ Bypass (ms): ≤8ms ENTORNO DE TRABAJO - Rigidez dieléctrica (entrada y salida): 1500Vac-10mA, 1 minuto Ruido (1m): ≤55dB Temp. ambiente: -20℃ ~ +50℃ Humedad: 0~90%, sin condensación Altitud (m): ≤2000 INDICACIÓN - Pantalla LCD: Voltaje de entrada/salida/frecuencia/corriente de salida/temperatura/velocidad de capacidad, etc Estado del inversor: Estado fuera de red, estado del inversor, subtensión y sobretensión de la batería, sobrecarga de salida Dimensiones - Montaje en rack estándar de 19" (P×An×Al) (mm): 482×480×176MM Dimensiones del paquete: 590×570×420mm Peso - N.W: 19.00KG; G.W: 30.00KG Protección: Baja tensión de entrada / Sobretensión de entrada / Sobrecarga de salida / Cortocircuito Lista de modelos (capacidades seleccionadas) 48V/110V/220V DC-220VAC (pantalla LCD+LED) - ejemplos: 1KVAR: 800W (G.W 10KG, N.W 8KG); 2KVAR: 1600W; 3KVAR: 2400W; 4KVAR: 3200W; 5KVAR: 4000W; 6KVAR: 4800W; 8KVAR: 6400W; 10KVAR: 8000W Variantes para salidas de 48V / 24V / 110V/120V y capacidades múltiples enumeradas en la tabla de productos anterior.
