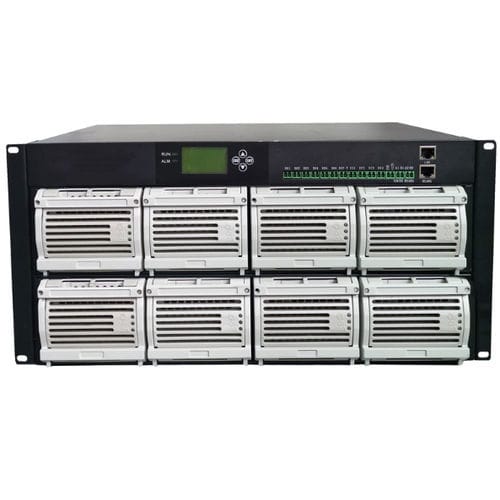

Alimentación eléctrica en bastidor VT-380 / 48-400AS

DCreguladade salida simple

Descripción
El sistema rectificador en rack VT-380 / 48-400AS para telecomunicaciones presenta un diseño modular para una integración compacta en armario. El sistema está compuesto por módulos rectificadores y módulos de monitorización, permitiendo configuraciones de potencia escalables para alimentar equipos de comunicación e industriales. En condiciones normales, el sistema suministra potencia de carga, corriente de flotación de batería y corriente de igualación de batería.

Características clave

• Rango de tensión de entrada AC: 323VAC ~ 437VAC
• Rango de tensión de salida DC: 40VDC ~ 60VDC
• Tamaño (sistema): 482 × 410 × 220 mm
• Peso: 37 kg
• Capacidad nominal de salida: 24000 W (sistema)
• Garantía: 2 años

Parámetros técnicos

• Modelo: VT-380 / 48-400AS
• Temperatura de funcionamiento: -40°C ~ 55°C
• Temperatura de almacenamiento: -40°C ~ 70°C
• Humedad relativa: ≤ 90% RH (30°C)
• Altitud: ≤ 2000 m (reducción por encima de 2000 m)
• Sistema de entrada AC: L＋N＋PE / 220VAC
• Rango de tensión de entrada: 323VAC ~ 437VAC
• Frecuencia de entrada: 45Hz ~ 65Hz
• Corriente de entrada máxima: ≤ 74,3 A
• Factor de potencia: ≥ 0,99
• Tensión de salida nominal: 48VDC
• Tensión de salida nominal (valorada): 53,5VDC
• Capacidad nominal de salida: 24000 W (sistema)
• Rango de tensión de salida: 40VDC ~ 60VDC
• Corriente de salida: 0 ~ 50 A (a 48V)
• Precisión del punto de ajuste de tensión: ≤ 1%
• Eficiencia: ≥ 93,2%
• Ruido de salida (pico a pico): ≤ 200 mV (0 ~ 20MHz)
• Ruido ponderado: ≤ 2 mV (300Hz ~ 3400Hz)
• Alarma sobretensión entrada AC: Predeterminado 280VAC ± 5VAC
• Alarma subtensión entrada AC: Predeterminado 176VAC ± 5VAC
• Recuperación protección sobretensión entrada AC: Predeterminado 295VAC ± 5VAC
• Protección subtensión entrada AC: Predeterminado 180VAC ± 5VAC
• Alarma sobretensión salida DC: Predeterminado 58VDC ± 0,5VDC
• Alarma subtensión salida DC: Predeterminado 45VDC ± 0,5VDC
• Protección sobretensión salida DC: Predeterminado 60VDC ± 0,5VDC
• LLVD: Predeterminado 44VDC ± 0,5VDC
• BLVD: Predeterminado 45VDC ± 0,5VDC
• Compartición de carga: los módulos funcionan en paralelo, desequilibrio ≤ ±5% de la corriente de salida nominal
• Reducción por entrada (a 45°C): 100% de salida con entrada ≥154VAC; 300W con entrada <154VAC; parada por subtensión a 85VAC

Especificaciones

• Modelo: VT-380 / 48-400AS
• Tensión de salida nominal: 48VDC
• Tensión de salida valorada: 53,5VDC
• Capacidad nominal de salida: 24000 W (2,4kW por módulo × configuración del sistema)
• Rango de entrada AC: 323VAC ~ 437VAC
• Eficiencia: ≥ 93,2%
• Dimensiones: 482 × 410 × 220 mm
• Peso: 37 kg
• Temperatura de funcionamiento: -40°C ~ 55°C
• Garantía: 2 años
