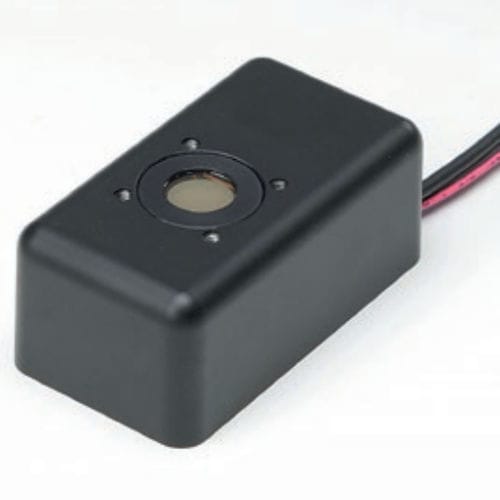

Contador de fotones H12386-113

de impulsosde control preconfiguradoanalógico

La serie H12386 es un dispositivo de cabezal de recuento de fotones que consta de un tubo fotomultiplicador de encapsulado metálico, junto con un circuito de recuento de fotones de alta velocidad y un circuito de alimentación de alto voltaje. La alimentación de alta tensión para el tubo fotomultiplicador y el nivel de discriminación están preajustados a valores óptimos, lo que permite la medición del recuento de fotones con sólo conectar una alimentación de +5 V. La serie H12386 dispone también de una función de detección de exceso de luz para emitir una señal en el estado en que un recuento de salida cae por exceso de luz incidente. Mediante esta señal, los datos de medición pueden juzgarse si son normales o no. Especificaciones - Forma del área del fotocátodo: Redonda - Tamaño del área del fotocátodo: Dia.8 mm - Longitud de onda (corta) : 185 nm - Longitud de onda (larga) : 700 nm - Longitud de onda (pico) : 400 nm - Dimensiones (An x Al x Pr) : 30.0 mm x 22,0 mm x 54,0 mm - Tensión de entrada : +4,75 V a +5,25 V - Tensión de entrada máx. Tensión de entrada : 6 V - Corriente de entrada máx. Corriente de entrada: 40 mA - Sensibilidad de recuento a 200 nm : 9,7 x 104 s-1・pW-1 - Sensibilidad de recuento a 300 nm : 3,7 x 105 s-1・pW-1 - Sensibilidad de recuento a 400 nm: 4,9 x 105 s-1・pW-1 - Sensibilidad de recuento a 500 nm: 3,7 x 105 s-1・pW-1 - Sensibilidad de recuento a 600 nm: 1,1 x 105 s-1・pW-1 - Sensibilidad de recuento a 700 nm : 7,7 x 103 s-1・pW-1 - Linealidad de recuento : 5,0 x 106 s-1 - Recuento oscuro Típ. : 50 s-1 - Recuento oscuro máx.: 100 s-1 - Resolución del par de impulsos: 20 ns - Ancho de pulso de salida: 10 ns - Altura del pulso de salida mín.: 2 V - Altura de pulso de salida típica: 2,2 V - Resistencia de carga recomendada : 50 Ω - Lógica de la señal de salida : Lógica positiva - Temperatura ambiente de funcionamiento : +5 ℃ a +40 ℃ - Temperatura de almacenamiento : -20 ℃ a +50 ℃ - Peso : 61 g
