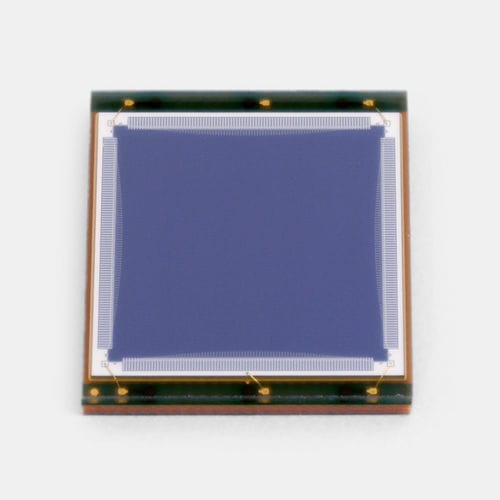

Fotodetector infrarrojo cercano S15535

industrialrápido

Descripción general
El S15535 es un detector de posición bidimensional (PSD) de montaje superficial diseñado para la detección de posición de alta precisión en ensamblajes compactos. Ofrece una excelente detectabilidad de posición en un paquete más pequeño que los modelos convencionales y es compatible con el reflujo de soldadura sin plomo.

Características principales

• Paquete de montaje superficial (12.8 × 11.6 × 1.5 mm)
• Área fotosensible: 9 × 9 mm
• Longitud de onda de máxima sensibilidad: 980 nm (typ.)
• Fotosensibilidad: 0.6 A/W (typ.)
• Respuesta espectral: 380–1100 nm
• Bajo corriente de oscuridad y tiempo de subida rápido para mediciones precisas
• Compatible con reflujo de soldadura sin plomo

Aplicaciones típicas

• Monitorización de la posición de haces láser
• Alineación y seguimiento óptico
• Visión artificial y robótica
• Detección de posición industrial

Documentación
Hoja de datos disponible (488 KB, PDF).

Especificaciones técnicas

• Área fotosensible: 9 × 9 mm
• Paquete: epoxi de vidrio
• Dimensiones del paquete: 12.8 × 11.6 × 1.5 mm
• Longitud de onda de máxima sensibilidad (typ.): 980 nm
• Fotosensibilidad (typ.): 0.6 A/W
• Rango de respuesta espectral: 380 a 1100 nm
• Corriente de oscuridad (max.): 50 nA
• Tiempo de subida (typ.): 2 μs
• Capacitancia terminal (typ.): 350 pF
• Resistencia interelectrodos (typ.): 7 kΩ
• Condición de medida: Typ. Ta = 25 ℃, salvo indicación contraria
